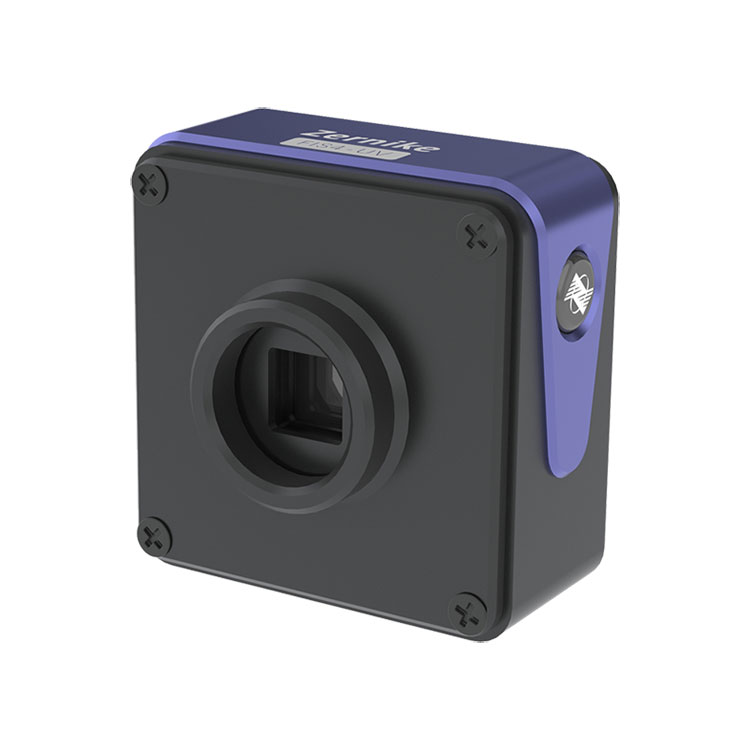

เซ็นเซอร์หน้าคลื่นอัลตราไวโอเลต

สำหรับการตรวจจับด้านหน้าคลื่นของรูปร่างพื้นผิวระนาบเวเฟอร์ในช่วงความยาวคลื่น 200 นาโนเมตรถึง 450 นาโนเมตร BOJIONG ได้เปิดตัวเซ็นเซอร์หน้าคลื่นอัลตราไวโอเลต ด้วยการใช้เทคโนโลยีการรบกวนตัวเองแบบเส้นทางเดียว จึงไม่จำเป็นต้องมีลำแสงอ้างอิง ผลิตภัณฑ์และบริการของเราถูกนำมาใช้อย่างกว้างขวางในสาขาต่างๆ เช่น การผลิตด้านการมองเห็น การบินและอวกาศ ชีวการแพทย์ และการวิจัยพลังงาน เรากำลังขยายกำลังการผลิตอย่างต่อเนื่อง เพิ่มความสามารถทางเทคนิค และได้สร้างกรอบการดำเนินงานที่แข็งแกร่งขององค์กร

ส่งคำถาม

เซนเซอร์ด้านหน้าคลื่นอัลตราไวโอเลต มีความละเอียดเฟสสูง 2NM RMS และต้านทานการสั่นสะเทือนที่แข็งแกร่งเป็นพิเศษ นอกจากนี้ยังมีความละเอียด 512×512 พิกเซล (262,144 จุดเฟส) ซึ่งสามารถวัดสัญญาณรบกวนที่ระนาบโฟกัสด้านหลังได้ เทคโนโลยีนี้ต้องการให้แหล่งกำเนิดแสงมีความสอดคล้องกันต่ำ และไม่จำเป็นต้องเปลี่ยนเฟส ด้วยระบบถ่ายภาพอัลตราไวโอเลต อุปกรณ์นี้สามารถวัดหน้าคลื่นแบบเรียลไทม์ได้

ข้อกำหนดรายการ:

ชื่อผลิตภัณฑ์	เซ็นเซอร์หน้าคลื่นอัลตราไวโอเลต
ช่วงความยาวคลื่น	200 นาโนเมตร ~ 450 นาโนเมตร
ขนาดเป้าหมาย	13.3มม.×13.3มม
ความละเอียดเชิงพื้นที่	26ไมโครเมตร
ความละเอียดในการสุ่มตัวอย่าง	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS
ช่วงไดนามิก	90μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10Hz (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0
มิติ	70 มม.×46.5 มม.×68.5 มม
น้ำหนัก	ประมาณ 240ก

คุณสมบัติของเซ็นเซอร์หน้าคลื่นอัลตราไวโอเลต BOJIONG

◆สเปกตรัมรังสียูวี 200nm~450nm แบนด์

◆ความละเอียดสูงพิเศษของจุดเฟส 512 × 512 (262144)

◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้ไฟอ้างอิง

◆2nm RMS ความละเอียดเฟสสูง

◆เช่นเดียวกับการสร้างภาพ การสร้างเส้นทางแสงที่ง่ายและรวดเร็ว

◆รองรับคานคอลลิเมตและคานที่ไม่คอลลิเมต NA สูง

◆ประสิทธิภาพการป้องกันการสั่นสะเทือนที่แข็งแกร่งมาก ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง

การประยุกต์ใช้เซ็นเซอร์หน้าคลื่นอัลตราไวโอเลต BOJIONG

เซ็นเซอร์คลื่นอัลตราไวโอเลต BOJIONG นี้ใช้สำหรับการวัดความคลาดเคลื่อนของระบบออปติคอล การสอบเทียบระบบออปติคัล การวัดรูปร่างพื้นผิวเรียบ (เวเฟอร์) การวัดรูปร่างพื้นผิวทรงกลมแบบออปติคอล ฯลฯ

การตรวจจับหน้าคลื่นของลำแสงเลเซอร์

การตอบสนองการตรวจจับ Wavefront ของโหมด Zernike ออปติกแบบปรับได้

ตัวอย่างการวัดความคลาดเคลื่อนของระบบออปติคอล

ตัวอย่างการวัดการสอบเทียบระบบออปติคัล

ตัวอย่างการวัดความหยาบผิวเวเฟอร์

การวัดสัณฐานวิทยาการแกะสลักแบบไมโคร - ตัวอย่างข้อบกพร่อง 1 # -114 เส้น

รายละเอียดเซ็นเซอร์หน้าคลื่นอัลตราไวโอเลต BOJIONG

BOJIONG Ultraviolet Wavefront Sensor พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ พร้อมเทคโนโลยีที่ได้รับสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนแบบเฉือนตามขวางสี่คลื่นทั่วไป พร้อมความไวในการตรวจจับที่เหนือกว่าและประสิทธิภาพการป้องกันการสั่นสะเทือน และสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่มีการแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ

พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด

ผลิตภัณฑ์	FIS4-ยูวี	FIS4-HR	นาฬิกา FIS4	FIS4-HS	FIS4-เซลล์	FIS4-NIR
ช่วงความยาวคลื่น	200~450นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	900~1200นาโนเมตร
ขนาดเป้าหมาย mm2	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
ความละเอียดเชิงพื้นที่	26ไมโครเมตร	23.6μm	26ไมโครเมตร	24.4μm	23.6μm	26ไมโครเมตร
พิกเซลของภาพ	-	2048×2048	-	-	2048×2048	-
ความละเอียดเอาต์พุตเฟส	512×512 (262144พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)	420×420(176400พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ช่วงไดนามิก	90ไมโครเมตร (256 นาที)	110μm (150 นาที)	162μm (256 นาที)	132μm (210 นาที)	110μm (150 นาที)	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที	24เฟรมต่อวินาที	45เฟรมต่อวินาที	107fps	24เฟรมต่อวินาที	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0	สับ	ยูเอสบี3.0	สับ	สับ	ยูเอสบี3.0
อินเทอร์เฟซภายนอก	-	-	-	-	พอร์ตซี	-
ขนาด มม2	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
น้ำหนัก	ประมาณ 240g	ประมาณ 120g	ประมาณ 240g	ประมาณ 120g	ประมาณ 120g	ประมาณ 240g
