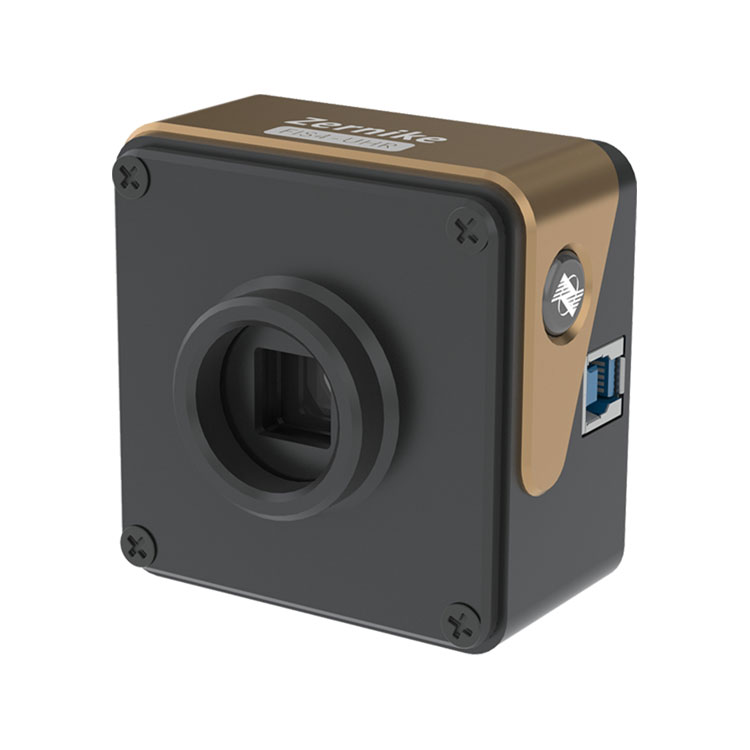

เซนเซอร์ Wavefront ความละเอียดสูงพิเศษ

BOJIONG เป็นผู้นำด้านเทคโนโลยีการตรวจจับสัญญาณรบกวนด้านหน้าคลื่นมานานหลายทศวรรษ ด้วยการแสวงหานวัตกรรมอย่างไม่หยุดยั้ง เราภูมิใจนำเสนอข้อเสนอล่าสุดของเรา: เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ อุปกรณ์ล้ำสมัยนี้ได้รับการออกแบบทางวิศวกรรมอย่างพิถีพิถันเพื่อให้เกินความต้องการที่เข้มงวดของตลาด โดยสร้างมาตรฐานใหม่ในด้านความแม่นยำและความน่าเชื่อถือ

ส่งคำถาม

เซนเซอร์ Wavefront ความละเอียดสูงพิเศษที่มีความละเอียดสูงพิเศษ 512×512 ช่วยให้ได้รับข้อมูลที่มีความแม่นยำระดับนาโนเมตร ทำให้มั่นใจได้ถึงความครอบคลุมที่ครอบคลุมสำหรับการวิเคราะห์โดยละเอียด ช่วงการตอบสนองสเปกตรัมกว้างตั้งแต่ 400 ถึง 1100 นาโนเมตร ทำให้เหมาะสำหรับแหล่งกำเนิดแสงต่างๆ นอกจากนี้ ยังมีการแสดงผล 3D ความละเอียดเต็มรูปแบบแบบเรียลไทม์ที่อัตรา 10 เฟรมต่อวินาที ให้มุมมองข้อมูลหน้าคลื่นแบบไดนามิกและทันที ทำให้เป็นโซลูชันที่ครอบคลุมสำหรับความต้องการในการตรวจจับและการวัดคลื่นหน้าคลื่น

ข้อมูลจำเพาะของรายการ:

ชื่อผลิตภัณฑ์	เซนเซอร์ Wavefront ความละเอียดสูงพิเศษ
ช่วงความยาวคลื่น	400 นาโนเมตร ~ 1100 นาโนเมตร
ขนาดเป้าหมาย	7.07มม.×7.07มม
ความละเอียดเชิงพื้นที่	23.6μm
ความละเอียดในการสุ่มตัวอย่าง	2048×2048
ความละเอียดเฟส	300 × 300 (90000 พิกเซล)
ความแม่นยำแน่นอน	＜2nmRMS
ช่วงไดนามิก	10nmRMS
อัตราการสุ่มตัวอย่าง	110μm (150lm)
ความเร็วในการประมวลผลแบบเรียลไทม์	24เฟรมต่อวินาที
ประเภทอินเทอร์เฟซ	10Hz (ที่ความละเอียดเต็ม)
มิติ	สับ
น้ำหนัก	56.5มม.×43มม.×41.5มม
ช่วงความยาวคลื่น	ประมาณ 120ก

คุณลักษณะของเซ็นเซอร์หน้าคลื่นความละเอียดสูงพิเศษ BOJIONG

◆ความละเอียดสูงพิเศษ 512×512 (262144) จุดเฟส

◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้ไฟอ้างอิง

◆เช่นเดียวกับการสร้างภาพ การสร้างเส้นทางแสงที่ง่ายและรวดเร็ว

◆คลื่นความถี่กว้าง 400nm~1100nm

◆2nm RMS ความละเอียดเฟสสูง

◆ ต้านทานการสั่นสะเทือนสูงเป็นพิเศษ ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง

◆รองรับลำแสงคอลลิเมตและคานผสาน NA ขนาดใหญ่

การประยุกต์ใช้เซ็นเซอร์หน้าคลื่นความละเอียดสูงพิเศษ BOJIONG

เซ็นเซอร์หน้าคลื่นความละเอียดสูงพิเศษ BOJIONG นี้ใช้ในการตรวจจับด้านหน้าคลื่นของลำแสงเลเซอร์, ออพติกแบบปรับได้, การวัดรูปร่างพื้นผิว, การสอบเทียบระบบออปติคัล, การตรวจจับหน้าต่างด้วยแสง, ระนาบแสง, การวัดรูปร่างพื้นผิวทรงกลม, การตรวจจับความเรียบของพื้นผิว

การตรวจจับหน้าคลื่นของลำแสงเลเซอร์

การวัดรูปร่างพื้นผิวระนาบแสง

การวัดรูปร่างพื้นผิวทรงกลมแบบออปติคัล

การวัดความคลาดเคลื่อนของระบบออปติก

การตรวจจับชิ้นหน้าต่างแบบออปติคัล

การวัดการกระจายตัวของโครงตาข่ายภายในวัสดุ

Adaptive optics - การตอบสนองการตรวจจับหน้าคลื่นในโหมด Zernike

รายละเอียดเซ็นเซอร์หน้าคลื่นความละเอียดสูงพิเศษ BOJIONG

BOJIONGเซ็นเซอร์หน้าคลื่นความละเอียดสูงพิเศษ พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ ด้วยเทคโนโลยีที่จดสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนเฉือนตามขวางสี่คลื่นทั่วไป พร้อมความไวในการตรวจจับที่เหนือกว่าและประสิทธิภาพการป้องกันการสั่นสะเทือน และสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่มีการแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ

พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด

ผลิตภัณฑ์	FIS4-ยูวี	FIS4-HR	นาฬิกา FIS4	FIS4-HS	FIS4-เซลล์	FIS4-NIR
ช่วงความยาวคลื่น	200~450นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	900~1200นาโนเมตร
ขนาดเป้าหมาย mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
ความละเอียดเชิงพื้นที่	26ไมโครเมตร	23.6μm	26ไมโครเมตร	24.4μm	23.6μm	26ไมโครเมตร
พิกเซลของภาพ	-	2048×2048	-	-	2048×2048	-
ความละเอียดเอาต์พุตเฟส	512×512 (262144พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)	420×420(176400พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ช่วงไดนามิก	90ไมโครเมตร (256 นาที)	110μm (150 นาที)	162μm (256 นาที)	132μm (210 นาที)	110μm (150 นาที)	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที	24เฟรมต่อวินาที	45เฟรมต่อวินาที	107fps	24เฟรมต่อวินาที	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0	สับ	ยูเอสบี3.0	สับ	สับ	ยูเอสบี3.0
อินเทอร์เฟซภายนอก	-	-	-	-	พอร์ตซี	-
ขนาด มม.²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
น้ำหนัก	ประมาณ 240g	ประมาณ 120g	ประมาณ 240g	ประมาณ 120g	ประมาณ 120g	ประมาณ 240g
