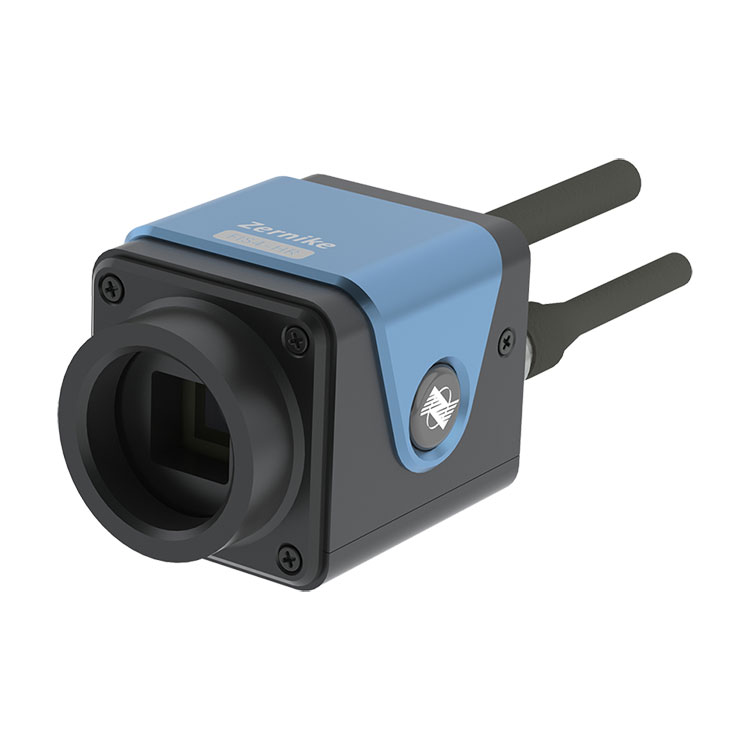

เซ็นเซอร์หน้าคลื่นความละเอียดสูง

ในด้านการตรวจจับด้วยแสง BOJIONG Optoelectronics ได้พัฒนาเซนเซอร์ Wavefront ความละเอียดสูง ซึ่งกำหนดมาตรฐานอุตสาหกรรม ในฐานะผู้ผลิตและซัพพลายเออร์ชั้นนำของเครื่องวิเคราะห์คลื่นหน้าคลื่นความละเอียดสูงในประเทศจีน เราไม่เพียงแต่มีความรู้ทางวิชาชีพอย่างลึกซึ้งเท่านั้น แต่ยังมีความมุ่งมั่นที่จะมอบความแม่นยำและความน่าเชื่อถือสูงสุดอีกด้วย เราขอเชิญลูกค้าจากทั่วโลกมาร่วมมือกับเราในการสำรวจขอบเขตใหม่ๆ ในการตรวจจับด้วยแสง ด้วยเทคโนโลยีเซนเซอร์ wavefront ความละเอียดสูงของเรา เราจะช่วยให้ผลิตภัณฑ์ของคุณก้าวไปสู่อีกระดับในด้านความแม่นยำและประสิทธิภาพ โดยบรรลุการพัฒนาแบบ win-win สำหรับทั้งสองฝ่าย

ส่งคำถาม

เซ็นเซอร์ Wavefront ความละเอียดสูง ซึ่งแสดงผล 3D ความละเอียดเต็ม 10 เฟรมแบบเรียลไทม์ มีความละเอียดสูงที่จุดเฟส 300×300 (90,000) และการตอบสนองสเปกตรัมกว้างตั้งแต่ 400-1100 นาโนเมตร เหมาะสำหรับการใช้งานต่างๆ เช่น การตรวจจับคลื่นเลเซอร์ด้านหน้า, ออพติกแบบปรับได้, การสอบเทียบระบบออพติคอล, การตรวจสอบหน้าต่างออพติคอล, การวัดรูปร่างของพื้นผิวระนาบออปติคัล, การวัดรูปร่างพื้นผิวทรงกลม, ความหยาบของพื้นผิว และการตรวจจับโปรไฟล์ไมโครพื้นผิว ซึ่งให้ผลลัพธ์ในอุดมคติ เครื่องมือสำหรับการตรวจจับและการวัดหน้าคลื่น

ข้อมูลจำเพาะของรายการ:

ชื่อผลิตภัณฑ์	เซ็นเซอร์หน้าคลื่นความละเอียดสูง
ช่วงความยาวคลื่น	400 นาโนเมตร ~ 1100 นาโนเมตร
ขนาดเป้าหมาย	7.07มม.×7.07มม
ความละเอียดเชิงพื้นที่	23.6μm
พิกเซลของภาพ	2048×2048
ความละเอียดเอาต์พุตเฟส	300 × 300 (90000 พิกเซล)
ความละเอียดเฟส	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS
ช่วงไดนามิก	110μm (150lm)
อัตราการสุ่มตัวอย่าง	24เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10Hz (ที่ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	สับ
มิติ	56.5มม.×43มม.×41.5มม
น้ำหนัก	ประมาณ 120ก

คุณลักษณะของเซนเซอร์ Wavefront ความละเอียดสูง BOJIONG

◆รองรับลำแสงคอลลิเมตและคานผสาน NA ขนาดใหญ่

◆ความละเอียดสูง 300 × 300 (90000) จุดเฟส

◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้กระจกอ้างอิง

◆คลื่นความถี่กว้าง 400nm~1100nm

◆2nm RMS ความละเอียดเฟสสูง

◆ ต้านทานการสั่นสะเทือนสูงเป็นพิเศษ ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง

◆สร้างเส้นทางแสงรบกวนที่ง่ายและรวดเร็ว

การประยุกต์ใช้เซ็นเซอร์หน้าคลื่นความละเอียดสูง BOJIONG

เซนเซอร์ Wavefront ความละเอียดสูง BOJIONG นี้ใช้ในการตรวจจับด้านหน้าคลื่นของลำแสงเลเซอร์, ออพติกแบบปรับได้, การวัดรูปร่างพื้นผิว, การสอบเทียบระบบออปติคอล, การตรวจจับหน้าต่างออปติคัล, ระนาบออปติคอล, การวัดรูปร่างพื้นผิวทรงกลม, การตรวจจับความหยาบของพื้นผิว

การตรวจจับหน้าคลื่นของลำแสงเลเซอร์

การวัดรูปร่างพื้นผิวระนาบแสง

การวัดรูปร่างพื้นผิวทรงกลมแบบออปติคอล

การวัดความคลาดเคลื่อนของระบบออปติก

การตรวจจับชิ้นหน้าต่างแบบออปติคัล

การวัดการกระจายตัวของโครงตาข่ายภายในวัสดุ

Adaptive optics - การตอบสนองการตรวจจับหน้าคลื่นในโหมด Zernike

รายละเอียดเซ็นเซอร์หน้าคลื่นความละเอียดสูง BOJIONG

BOJIONGH igh ความละเอียด Wavefront Sensor พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ ด้วยเทคโนโลยีที่ได้รับสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนแบบเฉือนตามขวางสี่คลื่นทั่วไป พร้อมความไวในการตรวจจับที่เหนือกว่าและป้องกันการสั่นสะเทือน ประสิทธิภาพและสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่มีการแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ

พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด

ผลิตภัณฑ์	FIS4-ยูวี	FIS4-HR	นาฬิกา FIS4	FIS4-HS	FIS4-เซลล์	FIS4-NIR
ช่วงความยาวคลื่น	200~450นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	900~1200นาโนเมตร
ขนาดเป้าหมาย mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
ความละเอียดเชิงพื้นที่	26ไมโครเมตร	23.6μm	26ไมโครเมตร	24.4μm	23.6μm	26ไมโครเมตร
พิกเซลของภาพ	-	2048×2048	-	-	2048×2048	-
ความละเอียดเอาต์พุตเฟส	512×512 (262144พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)	420×420(176400พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ช่วงไดนามิก	90ไมโครเมตร (256 นาที)	110μm (150 นาที)	162μm (256 นาที)	132μm (210 นาที)	110μm (150 นาที)	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที	24เฟรมต่อวินาที	45เฟรมต่อวินาที	107fps	24เฟรมต่อวินาที	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0	สับ	ยูเอสบี3.0	สับ	สับ	ยูเอสบี3.0
อินเทอร์เฟซภายนอก	-	-	-	-	พอร์ตซี	-
ขนาด มม.²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
น้ำหนัก	ประมาณ 240g	ประมาณ 120g	ประมาณ 240g	ประมาณ 120g	ประมาณ 120g	ประมาณ 240g
