FIS4 เซ็นเซอร์ Wavefront ใกล้อินฟราเรด 900-1200Nm

FIS4เซ็นเซอร์ Wavefront ใกล้อินฟราเรด 900-1200Nm

ที่Bojiong FIS4NIR Wavefront Sensor 900-1200Nm ได้รับการออกแบบมาโดยเฉพาะสำหรับการวัดความแม่นยำในแถบความยาวคลื่น 900–1700Nm มันใช้เทคโนโลยี interferometry การตัดด้านข้างสี่คลื่นที่ได้รับการปรับปรุงอย่างลึกซึ้งและโมดูลการตรวจจับที่เพิ่มประสิทธิภาพของอินฟราเรดซึ่งได้รับความละเอียดเชิงพื้นที่สูงเป็นพิเศษที่ 512 × 512 และความไวของเฟสของ 2nm RMS ภายในช่วงสเปกตรัมใกล้อินฟาเรด เซ็นเซอร์มีช่วงไดนามิกขนาดใหญ่ที่≥260μmทำให้สามารถวิเคราะห์ความผิดปกติที่แข็งแกร่งและคลื่นที่สูงชันในขณะที่ยับยั้งการรบกวนของจุดเลเซอร์ได้อย่างมีประสิทธิภาพ พร้อมกับการเคลือบป้องกันการสะท้อนแสงแบบเต็มแบนด์และโครงสร้างต่อต้านการสั่นสะเทือนแบบทั่วไปสามารถทำการวัดที่มีเสถียรภาพและทำซ้ำได้อย่างสูงโดยไม่ต้องแยกการสั่นสะเทือนในสถานการณ์เช่นการประมวลผลด้วยเลเซอร์การทดสอบการรวมระบบออปติคัล

BojiongFIS4 NIR เซ็นเซอร์ Wavefront 900-1200Nm การแนะนำ

ที่Bojiong FIS4เซ็นเซอร์ Wavefront ใกล้อินฟราเรด 900-1200Nm เป็นอุปกรณ์ตรวจสอบแสงที่มีความแม่นยำสูงของ บริษัท รุ่นใหม่ที่มีความต้านทานการสั่นสะเทือนที่ยอดเยี่ยมและความสามารถในการวัดคลื่นแบบเรียลไทม์ ที่FIS4เซ็นเซอร์ Wavefront ใกล้อินฟราเรด 900-1200Nm ไปยังระบบการจัดการคุณภาพ ISO 9001 และได้รับการรับรองโดย China Institute of Metrology (NIM) มันมาพร้อมกับการรับประกันหนึ่งปี ที่เซ็นเซอร์ FIS4 NIR Wavefront เป็นแบบปลั๊กและเล่นง่ายต่อการใช้งานและการบำรุงรักษาต่ำช่วยปรับปรุงประสิทธิภาพการตรวจสอบและความน่าเชื่อถือของระบบออพติคอลได้อย่างมีประสิทธิภาพ

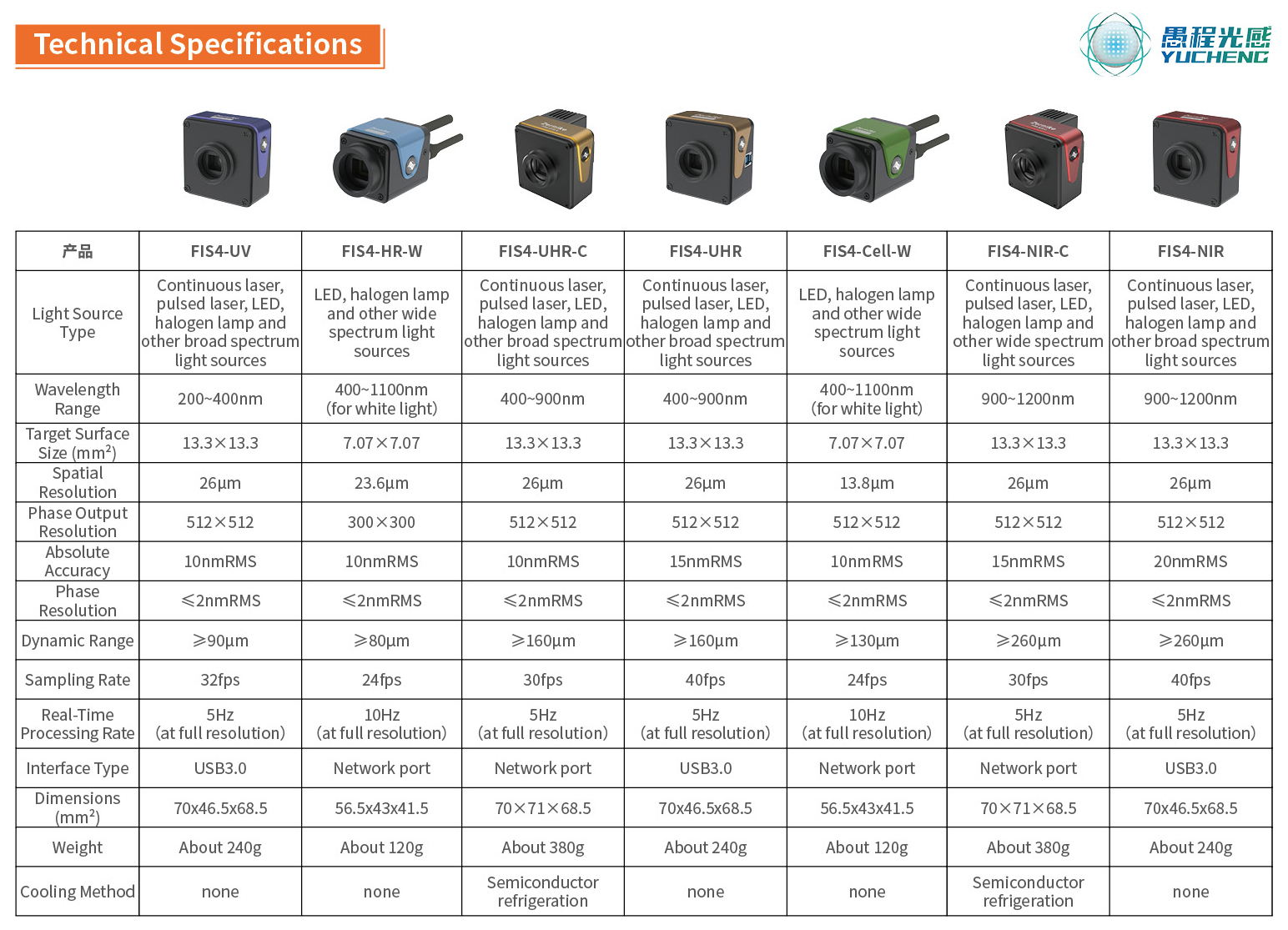

BojiongFIS4NIR Wavefront Sensor 900-1200Nm พารามิเตอร์ (ข้อมูลจำเพาะ)

BojiongFIS4NIR Wavefront Sensor 900-1200Nm คุณสมบัติและแอปพลิเคชัน

ตั้งแต่ปี 2549 ทีมงานของศาสตราจารย์ Yang Yongying ที่มหาวิทยาลัยเจ้อเจียงได้เปิดตัว FIS4 ที่กว้าง เซ็นเซอร์ Wavefront Series ขึ้นอยู่กับการออกแบบ interferometry ทั่วไปและอัลกอริธึมการสร้างคลื่นแบบเรียลไทม์ตามเวลาหลังจาก 17 ปีของการวิจัยและพัฒนาโดยเฉพาะ ผลิตภัณฑ์นี้มีคุณสมบัติที่โดดเด่นดังต่อไปนี้:

·การป้องกันการสั่นสะเทือนและการสั่นสะเทือนที่แข็งแกร่ง: การตรวจจับคลื่นแบบเรียลไทม์สามารถทำได้ในสภาพแวดล้อมที่ซับซ้อนโดยไม่จำเป็นต้องใช้แพลตฟอร์มการแยกการสั่นสะเทือน

·การวัดความไวสูง: ความไวของคลื่นความไวสูงถึง 2nm RMS ทำให้สามารถจับการเปลี่ยนแปลงเฟสเล็ก ๆ ได้อย่างแม่นยำ

·ปลั๊กแบบออพติคอลพา ธ เดี่ยว: การออกแบบเส้นทางออปติคัลเดี่ยวดั้งเดิมโดยไม่มีไฟอ้างอิงช่วยให้สามารถใช้งานได้ทันทีเมื่อใช้พลังงานและการทำงานที่สะดวก

·ขนาดกะทัดรัดน้ำหนักเบาและพกพา: มีเพียงขนาดของกำปั้นการอำนวยความสะดวกในการรวมและการใช้งานภาคสนาม

ที่FIS4เซ็นเซอร์ Wavefront ใกล้อินฟราเรด 900-1200Nmได้รับการออกแบบมาสำหรับมาตรวิทยาออพติคอลระดับสูงในการตรวจสอบอุตสาหกรรมการวิจัยทางวิทยาศาสตร์และการประยุกต์ใช้การป้องกัน ด้วยความละเอียดสูงของจุดเฟส 512 × 512 (262,144) พวกเขาเปิดใช้งานการวัดคลื่นความแม่นยำสูงในช่วง 900–1200 นาโนเมตรและรองรับการแสดงผล 3 มิติแบบเรียลไทม์ที่ความละเอียดเต็มเวลา 10 เฟรมต่อวินาที ที่ เซ็นเซอร์ FIS4 NIR Wavefront สามารถใช้สำหรับการวัดความผิดปกติของระบบออปติคัล, การสอบเทียบระบบออปติคัล, การวัดการกระจายโครงตาข่ายภายในของวัสดุ, การวัดคลื่นของ metasurfaces และโลหะ ฯลฯ ฯลฯ

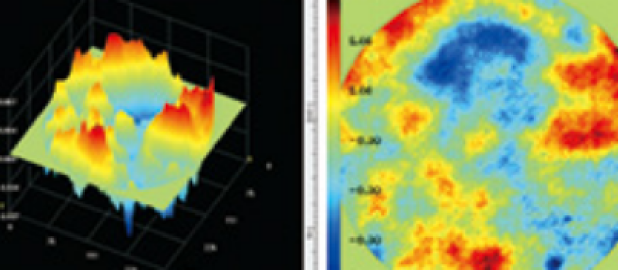

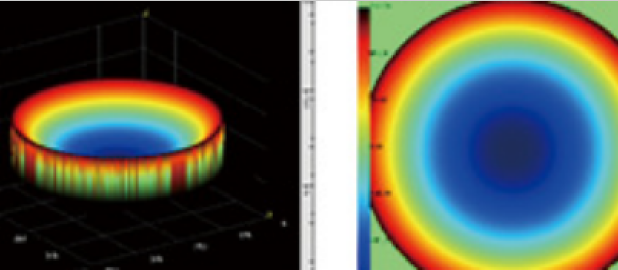

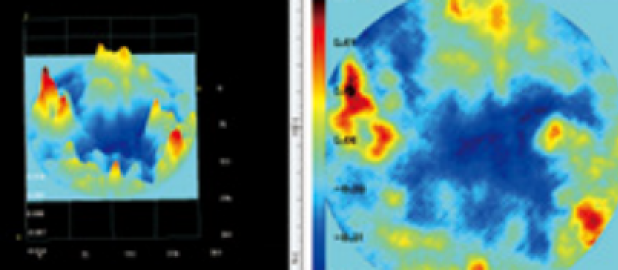

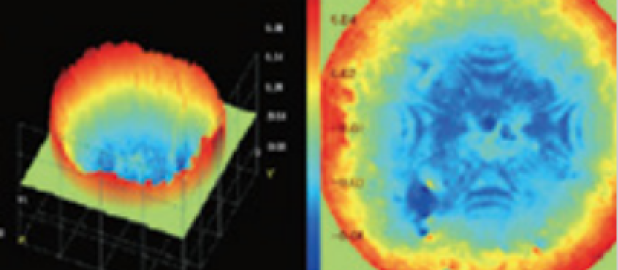

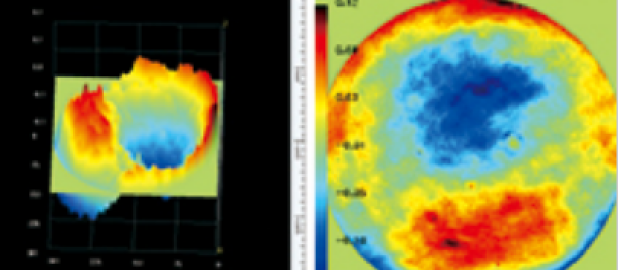

Bojiong FIS4NIR Wavefront Sensor 900-1200Nm  แอปพลิเคชัน

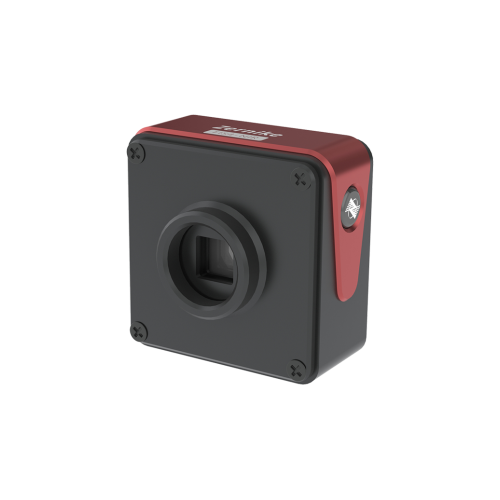

Bojiong FIS4NIR Wavefront Sensor 900-1200Nm รายละเอียด

ที่ FIS4เซ็นเซอร์ Wavefront ใกล้อินฟราเรด 900-1200Nmใช้เทคโนโลยีการเลี้ยวเบนแบบสี่คลื่นแบบสุ่มที่ได้รับการจดสิทธิบัตรเพื่อให้ได้การแทรกซึมของคลื่นที่วัดได้โดยใช้เส้นทางแสงเดียว สัญญาณรบกวนเกิดขึ้นที่ระนาบภาพด้านหลัง เทคโนโลยีนี้ช่วยลดความต้องการของการเชื่อมโยงกันของแหล่งกำเนิดแสงได้อย่างมีนัยสำคัญไม่จำเป็นต้องใช้ตัวเปลี่ยนเฟสและช่วยให้การวัดอินเตอร์เฟอโรเมตรีที่มีความแม่นยำสูงพร้อมระบบถ่ายภาพมาตรฐานผลิตภัณฑ์มีความต้านทานการสั่นสะเทือนที่ยอดเยี่ยมและเสถียรภาพสูงเป็นพิเศษ เมื่อเปรียบเทียบกับเซ็นเซอร์ Hartmann แบบดั้งเดิมที่ใช้อาร์เรย์ไมโครไลน์, เซ็นเซอร์ Wavefront ใกล้อินฟราเรด FIS4 ใกล้เคียง 900-1200nm เก่งในตัวบ่งชี้ประสิทธิภาพหลักหลายตัว: ความละเอียดของจุดเฟสที่สูงขึ้นการปรับตัวในวงกว้างและช่วงไดนามิกที่มากขึ้น นอกจากนี้ยังมีประสิทธิภาพด้านต้นทุนที่เหนือกว่าซึ่งเป็นโซลูชันที่เชื่อถือได้สำหรับสถานการณ์การตรวจสอบแสงที่มีความแม่นยำหลากหลาย

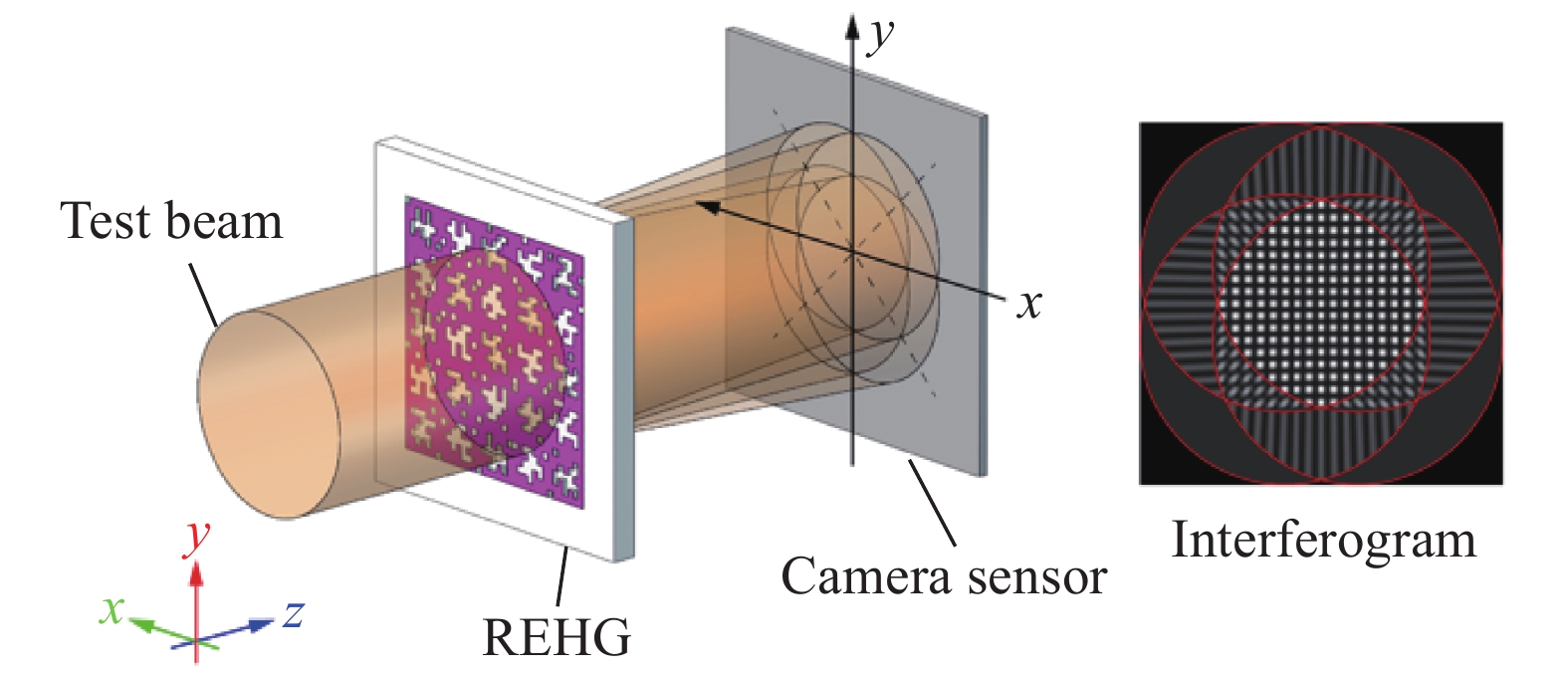

รูปที่ 1. เฟสการถ่ายภาพหลักการอิงตามสัญญาณรบกวนการตัดด้านข้างสี่คลื่นโดยใช้ตะแกรงไฮบริดแบบสุ่ม (REHG)

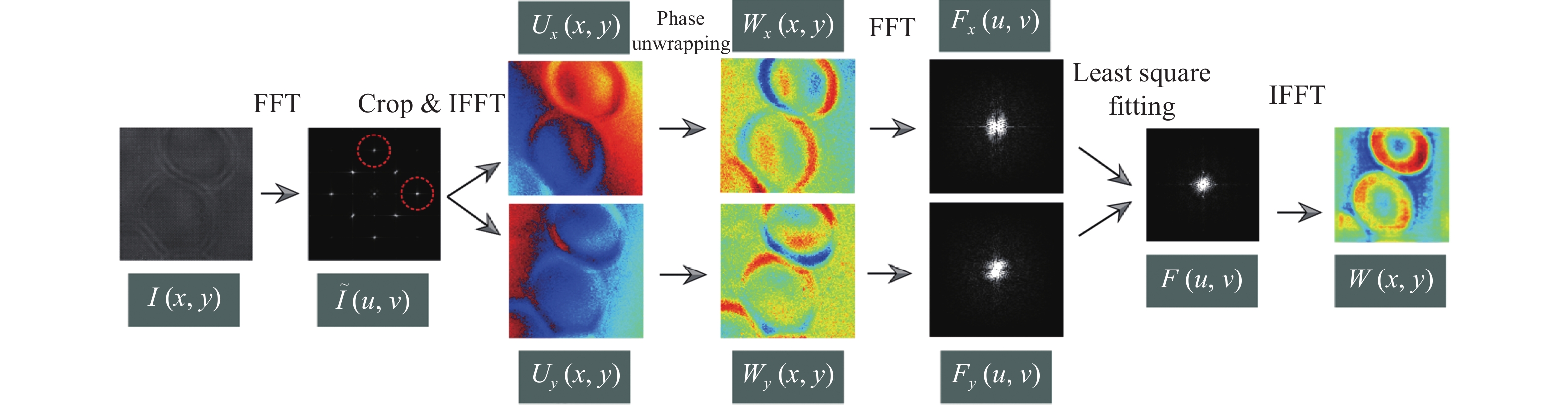

รูปที่ 2. การสร้างคลื่นสี่เหลี่ยมจัตุรัสแบบสแควร์

ที่FIS4เซ็นเซอร์คลื่น ได้กลายเป็นเครื่องมือที่ทรงพลังและใช้กันอย่างแพร่หลายในการวิจัยทางวิทยาศาสตร์และอุตสาหกรรมเนื่องจากข้อดีเช่นโครงสร้างขนาดกะทัดรัดเสถียรภาพที่แข็งแกร่งความละเอียดทางโลกสูงและความเข้ากันได้ที่ดีกับระบบกล้องจุลทรรศน์ที่มีอยู่ ในขั้นต้นเซ็นเซอร์นี้ส่วนใหญ่ใช้สำหรับงานตรวจจับในเวิร์กช็อปออปติคัลแบบดั้งเดิมรวมถึงการประเมินคุณภาพขององค์ประกอบแสงการวิเคราะห์ลำแสงเลเซอร์และการแก้ไขระบบออพติคอลแบบปรับตัว ต่อจากนั้นสถานการณ์แอปพลิเคชันได้ค่อยๆขยายไปยังเขตข้อมูลที่ทันสมัยหลายแห่งเช่นการถ่ายภาพชีวการแพทย์การวางตำแหน่งอนุภาคนาโนการจำแนกลักษณะ metasurface และการวัดการไล่ระดับอุณหภูมิ

การออกแบบเชิงกลขนาดกะทัดรัดของFIS4เซ็นเซอร์คลื่น ช่วยให้สามารถรวมเข้ากับแพลตฟอร์มกล้องจุลทรรศน์ที่มีอยู่ได้อย่างง่ายดายในขณะที่ความทนทานที่ยอดเยี่ยมของมันช่วยให้มั่นใจได้ว่าความแม่นยำในการวัดแบบอินเตอร์เฟอโรเมทริกสูงยังคงสามารถรักษาได้แม้ในสภาพแวดล้อมการสั่นสะเทือนที่แข็งแกร่งในขณะที่อุปกรณ์รองรับการวัดการขยายตัวครั้งเดียว ในการวิจัยทางชีวการแพทย์ FIS4 ประสบความสำเร็จในการถ่ายภาพแบบปลอดฉลากความละเอียดสูงการถ่ายภาพแบบเรียลไทม์ของเซลล์ที่มีชีวิตต่าง ๆ เช่น COS-7, HT1080, RPE, CHO, เซลล์ HEK และเซลล์ประสาทซึ่งเป็นเครื่องมือสำคัญสำหรับการวิจัยการเปลี่ยนแปลงของเซลล์

นอกจากนี้FIS4เซ็นเซอร์คลื่น ยังมีการใช้กันอย่างแพร่หลายในการถ่ายภาพชะงักงันการเผยให้เห็นเนื้อเยื่อชีวภาพ anisotropic และโครงสร้าง subcellular เช่นเส้นใยคอลลาเจนและโครงร่างโครงร่างผ่านภาพความคอนทราสต์สูง เทคโนโลยีนี้ขยายออกไปในการถ่ายภาพเฟสในแถบเอ็กซ์เรย์, อินฟราเรดกลางคลื่น (MWIR) และวงดนตรีอินฟราเรดยาว (LWIR) แสดงให้เห็นถึงศักยภาพที่กว้างในการใช้งานสหวิทยาการอย่างต่อเนื่อง FIS4 ก็ถูกนำมาใช้อย่างแพร่หลายในการศึกษาลักษณะของ metasurfaces
