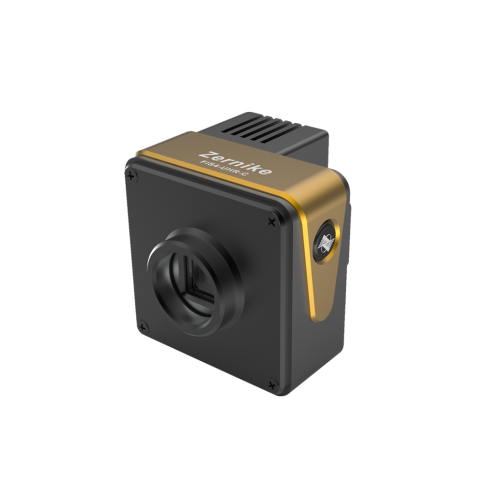

FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ (เวอร์ชันตู้เย็น) 400-900Nm

FIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nm

Bojiongเซ็นเซอร์คลื่นความละเอียดสูงพิเศษของ FIS4(rรุ่น eFrigerated) 400-900Nmการสร้างในซีรี่ส์ UHR ที่มีอยู่รวมระบบระบายความร้อนเซมิคอนดักเตอร์ที่มีประสิทธิภาพสูงช่วยลดเสียงรบกวนจากความร้อนของเซ็นเซอร์ภายใต้การดำเนินการระยะยาวและอัตราเฟรมสูง การใช้ประโยชน์จากจุดตรวจจับเฟสความหนาแน่นสูงเป็นพิเศษ 512 × 512 และการควบคุมอุณหภูมิที่แม่นยำมันรักษาความเสถียรของการวัดได้ดีกว่า 1.5Nm RMS ในอุณหภูมิแวดล้อมตั้งแต่ -10 ° C ถึง 45 ° C เซ็นเซอร์ Wavefront ความละเอียดสูงของ FIS4 (เวอร์ชั่นตู้เย็น) 400-900NMSUPPORTS 5 เฟรม/เอาท์พุทเรียลไทม์ที่สองของพารามิเตอร์ทั้งหมดและคุณสมบัติความสามารถในการวิเคราะห์แบบปรับตัวแบบหลายแบนด์

BojiongFIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nm การแนะนำ

Bojiong FIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nmเป็นเครื่องมือวัดออปติคัลเรือธงใหม่ของ บริษัท ของเราที่ให้ประสิทธิภาพที่เหนือกว่าและคุณภาพที่เชื่อถือได้ มันเป็นไปตามระบบการจัดการคุณภาพ ISO 9001 ที่เข้มงวดและได้รับการรับรองจากสถาบันการวัดแห่งชาติจีน (NIM) สำหรับการตรวจสอบย้อนกลับ มันมาพร้อมกับการรับประกันหนึ่งปีเพื่อให้มั่นใจถึงความถูกต้องและความน่าเชื่อถือของข้อมูลการวัด เซ็นเซอร์นี้ใช้ระบบออพติคอลอินเตอร์เฟอโรเมทริกทั่วไปที่เป็นกรรมสิทธิ์และระบบการสลายตัวของคลื่นแบบเรียลไทม์กำจัดตัวเปลี่ยนเฟสแบบดั้งเดิมและกระจกอ้างอิง ระบบนี้ทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงทำให้สามารถวัดคลื่นความละเอียดสูง 512 × 512 ด้วยความแม่นยำในการวัดที่สูงเป็นพิเศษของ 2 นาโนเมตร RMS ช่วงไดนามิกที่กว้างของ≥160μmและเอาต์พุตแบบเรียลไทม์ 5 เฟรม/วินาที/วินาทีของพารามิเตอร์ทั้งหมด FIS4 คลื่นความถี่สูงพิเศษ FIS4 ที่FIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nmสามารถใช้งานได้อย่างกว้างขวางกับการวัดคลื่นเลเซอร์ลำแสง, เลนส์แบบปรับตัว, การวัดพื้นผิวระนาบ, การสอบเทียบระบบออปติคัล, การตรวจสอบหน้าต่างออปติคัล, การวัดพื้นผิวทรงกลมแบบออปติคัล, การตรวจสอบความขรุขระของพื้นผิวและพื้นผิว micro-profiling

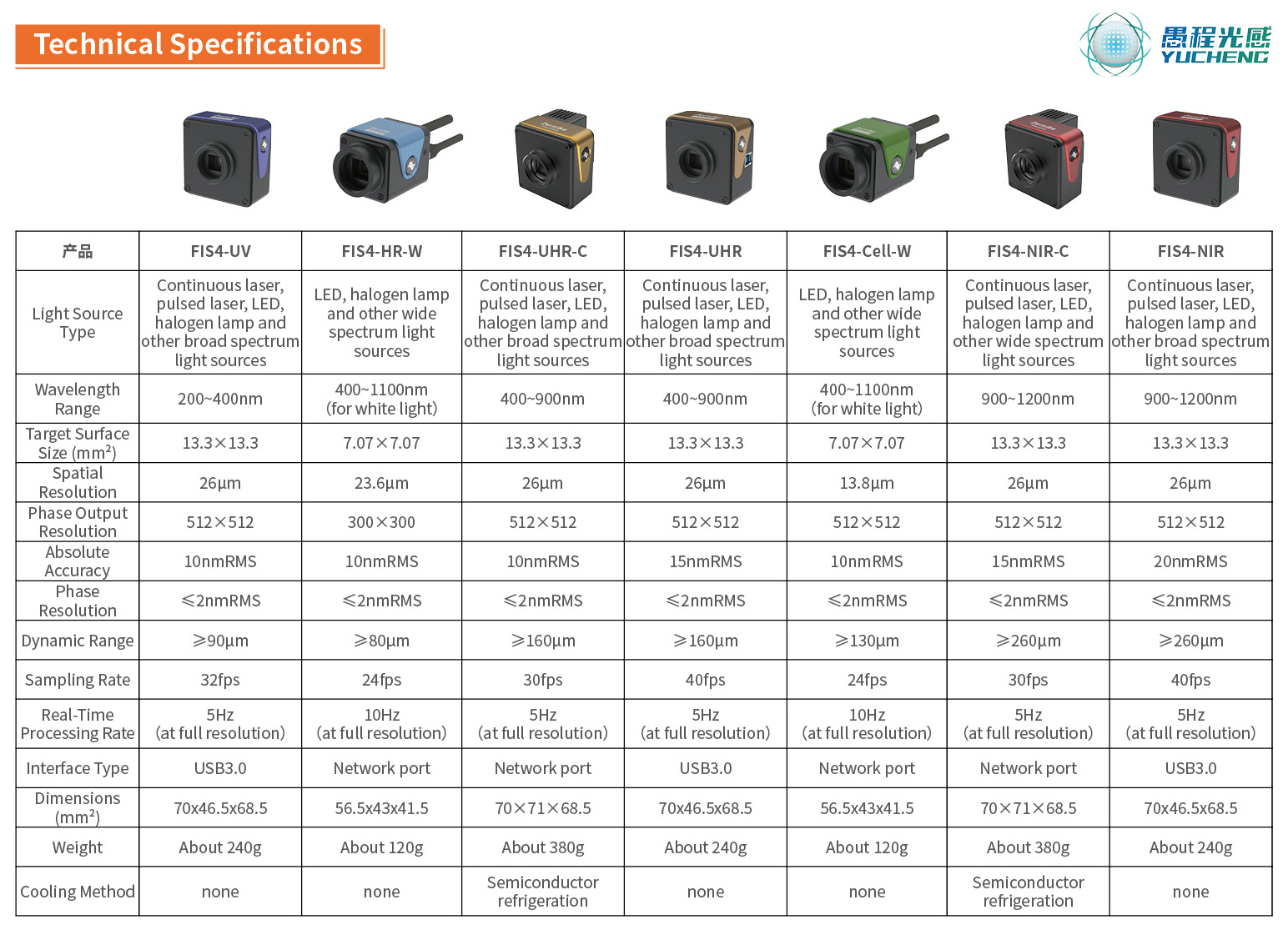

Bojiong FIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nmพารามิเตอร์ (ข้อมูลจำเพาะ)

Bojiong FIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nm คุณสมบัติและแอปพลิเคชัน

ตั้งแต่ปี 2549 ทีมงานของศาสตราจารย์ Yang Yongying ที่มหาวิทยาลัยเจ้อเจียงได้ทำงานเกี่ยวกับการออกแบบ interferometry ทั่วไปและอัลกอริทึมการสร้างคลื่นแบบเรียลไทม์เป็นเวลา 17 ปี ทีมงานได้เปิดตัวเซ็นเซอร์ Wavefront FIS4 Series Wide-Spectrum Series ซึ่งเป็นจุดเริ่มต้นที่สำคัญในสนามตรวจจับแสงที่มีความแม่นยำสูงของประเทศของฉัน

นี้เป็นพิเศษ- เซ็นเซอร์คลื่นความละเอียดสูง (เวอร์ชันตู้เย็น) ใช้สถาปัตยกรรมทางเดินเดียวที่เป็นนวัตกรรมใหม่ไม่จำเป็นต้องใช้เส้นทางการอ้างอิงหรือตัวเปลี่ยนเฟสเฟสทำให้สามารถใช้ประสบการณ์แบบปลั๊กแอนด์เพลย์อย่างแท้จริง ประสิทธิภาพที่ยอดเยี่ยมของมันแสดงให้เห็นในหลายมิติ: การทำงานที่เสถียรโดยไม่มีแพลตฟอร์มการแยกการสั่นสะเทือนจับข้อมูลคลื่นความแม่นยำสูงในเวลาจริง ความไวสูง 2 นาโนเมตร RMS และความละเอียด 512 × 512 (262,144 จุดเฟส) เปิดใช้งานการสร้างภาพรายละเอียดกล้องจุลทรรศน์ที่ชัดเจนในวัตถุภายใต้การทดสอบ และในแพ็คเกจขนาดกะทัดรัดขนาดกำปั้นมันมีการตอบสนองทางสเปกตรัมกว้าง 400-900 นาโนเมตรและให้การแสดงผลคลื่น 3D แบบเรียลไทม์แบบเรียลไทม์ที่ 5 เฟรมต่อวินาที ซีรี่ส์ FIS4 ได้รับการออกแบบมาเพื่อเรียกร้องการวิจัยทางวิทยาศาสตร์และสถานการณ์การตรวจสอบอุตสาหกรรมที่แม่นยำ มันสามารถให้บริการได้อย่างถูกต้องหลายฟิลด์ระดับไฮเอนด์เช่นการวิเคราะห์คุณภาพของลำแสงเลเซอร์การดีบักระบบออพติกแบบปรับได้การวัดพื้นผิวส่วนประกอบแสงของระนาบ/ทรงกลมการจัดตำแหน่งระบบแสงและการสอบเทียบการตรวจสอบหน้าต่างออปติคัลและความขรุขระของพื้นผิว

BojiongFIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nm แอปพลิเคชัน

BojiongFIS4 เซ็นเซอร์ Wavefront ความละเอียดสูงพิเศษ (เวอร์ชั่นตู้เย็น) 400-900Nm รายละเอียด

ที่FIS4 Wavefro ความละเอียดสูงพิเศษเซ็นเซอร์ NT (เวอร์ชั่นตู้เย็น) 400-900Nmขึ้นอยู่กับเทคโนโลยีการเลี้ยวเบนสี่คลื่นแบบสุ่มที่ได้รับการจดสิทธิบัตรซึ่งสามารถบรรลุการแทรกแซงด้วยตนเองของคลื่นในเส้นทางออปติคัลเดี่ยวและเอฟเฟกต์สัญญาณรบกวนจะเกิดขึ้นโดยตรงบนระนาบภาพด้านหลัง ระบบนี้ช่วยลดการพึ่งพาการเชื่อมโยงกันของแหล่งกำเนิดแสงอย่างมีนัยสำคัญและสามารถทำการวัดสัญญาณรบกวนที่มีความแม่นยำสูงได้พร้อมกับหน่วยถ่ายภาพทั่วไปโดยไม่จำเป็นต้องใช้ตัวเปลี่ยนเฟส ที่เซ็นเซอร์คลื่น FIS4มีความต้านทานการสั่นสะเทือนที่ยอดเยี่ยมและความเสถียรในการปฏิบัติงานและสามารถทำการวัดคลื่นระดับนาโนเมตรได้อย่างเสถียรแม้จะไม่มีอุปกรณ์แยกการสั่นสะเทือน เมื่อเปรียบเทียบกับเซ็นเซอร์ Hartmann แบบอาร์เรย์แบบดั้งเดิมของ Microlens, เซ็นเซอร์ FIS4 Wavefront สามารถให้การสุ่มตัวอย่างจุดเฟสที่หนาแน่นกว่าช่วงการปรับสเปกตรัมที่กว้างขึ้นและขีด จำกัด สูงสุดของการวัดแบบไดนามิกที่สูงขึ้น

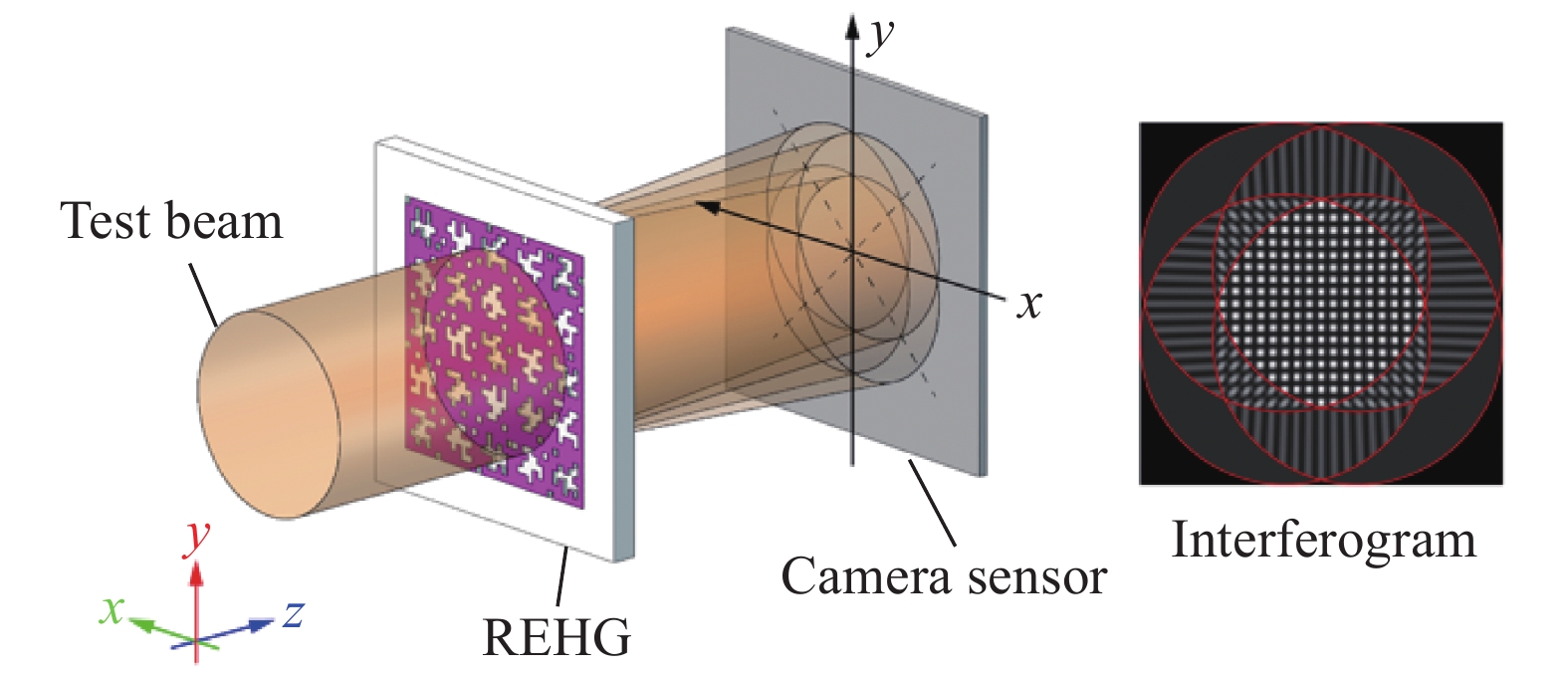

รูปที่ 1. เฟสการถ่ายภาพหลักการอิงตามสัญญาณรบกวนการตัดด้านข้างสี่คลื่นโดยใช้ตะแกรงไฮบริดแบบสุ่ม (REHG)

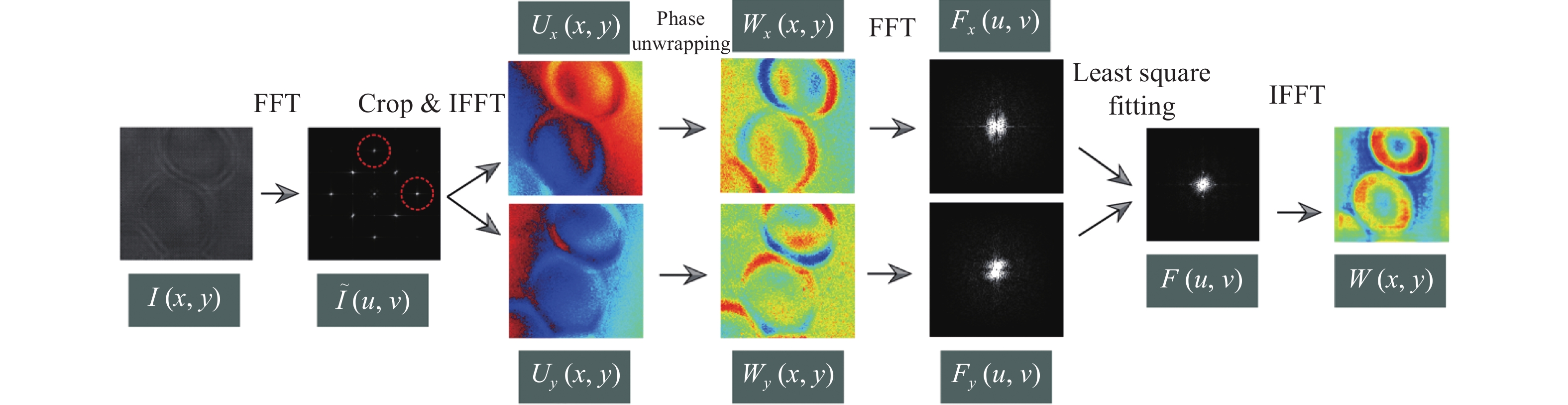

รูปที่ 2. การสร้างคลื่นสี่เหลี่ยมจัตุรัสที่เป็นสแควร์

ที่เซ็นเซอร์คลื่น FIS4ด้วยการออกแบบแบบบูรณาการสูงความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่ยอดเยี่ยมความละเอียดทางโลกที่เหนือกว่าและความเข้ากันได้ของระบบที่กว้างได้กลายเป็นนวัตกรรมที่ก้าวล้ำในการวัดแสง ผลิตภัณฑ์นี้ไม่เพียงแสดงให้เห็นถึงศักยภาพที่ยอดเยี่ยมในการวิจัยทางวิทยาศาสตร์ แต่ยังได้รับการยอมรับสูงในการใช้งานอุตสาหกรรม เริ่มแรกใช้สำหรับการตรวจสอบความแม่นยำในการประชุมเชิงปฏิบัติการแบบออพติคอลแบบดั้งเดิมเซ็นเซอร์คลื่น FIS4ประสบความสำเร็จในการให้บริการฟิลด์เฉพาะทางเช่นการทดสอบพื้นผิวส่วนประกอบออพติคอลการวิเคราะห์คุณภาพของลำแสงเลเซอร์และการสอบเทียบระบบออพติกแบบปรับตัว แอปพลิเคชันของมันได้ขยายออกไปเพื่อรวมพื้นที่การวิจัยที่ทันสมัยเช่นการถ่ายภาพชีวการแพทย์การติดตามอนุภาคนาโนลักษณะโครงสร้าง metasurface และการตรวจสอบสนามอุณหภูมิแสดงให้เห็นถึงความสามารถของสหวิทยาการที่แข็งแกร่ง

ขอบคุณการออกแบบเชิงกลขนาดกะทัดรัดเซ็นเซอร์คลื่น FIS4สามารถรวมเข้ากับระบบถ่ายภาพด้วยกล้องจุลทรรศน์ได้อย่างง่ายดายและแพลตฟอร์มแสงที่ซับซ้อน สถาปัตยกรรมที่เป็นนวัตกรรมของมันซึ่งขึ้นอยู่กับหลักการของ interferometry เส้นทางทั่วไปช่วยให้อุปกรณ์สามารถรักษาความแม่นยำในการวัดระดับนาโนเมตรแม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงทำให้มั่นใจได้ว่าการทำงานที่มั่นคงโดยไม่จำเป็นต้องมีอุปกรณ์แยกการสั่นสะเทือนเพิ่มเติม เซ็นเซอร์ยังมีการสร้างคลื่นที่เปิดรับแสงเดี่ยวช่วยให้การจับกระบวนการไดนามิกความเร็วสูงเช่นการเคลื่อนที่ของของไหล, อนุภาคชั่วคราวและการส่งผ่านเลเซอร์และการวิเคราะห์เชิงปริมาณที่แม่นยำ

ในการวิจัยทางชีวการแพทย์ระบบ FIS4 ประสบความสำเร็จในการถ่ายภาพเฟสเชิงปริมาณระยะยาวระยะยาวระยะยาวสามมิติของเซลล์ที่มีชีวิตที่หลากหลาย (รวมถึง COS-7, HT1080, RPE, Cho, HEK และเซลล์ประสาทหลัก) ลดความเป็นพิษต่อแสงอย่างมีนัยสำคัญ ความสามารถในการถ่ายภาพเฟสล่าช้าของระบบยังช่วยให้การถ่ายภาพที่มีความคมชัดสูงของโครงสร้าง birefringent เช่นเส้นใยคอลลาเจนและโครงร่างโครงร่างของโครงร่างการวิจัยอย่างมีนัยสำคัญในกลศาสตร์เนื้อเยื่อและพยาธิวิทยา

โดยเฉพาะอย่างยิ่งเซ็นเซอร์คลื่น FIS4สถาปัตยกรรมทางเทคนิคแสดงให้เห็นถึงความสามารถในการปรับขนาดข้ามแบนด์ที่สำคัญ หลักการออกแบบได้ถูกนำไปใช้กับการพัฒนาระบบการถ่ายภาพเฟสในเอ็กซ์เรย์อินฟราเรดกลางคลื่น (MWIR) และวงดนตรีอินฟราเรดยาว (LWIR) ซึ่งจัดหาโซลูชั่นการวัดที่เป็นนวัตกรรมสำหรับวิทยาศาสตร์วัสดุการจัดการความร้อนและความมั่นคงด้านการป้องกันประเทศ ในช่วงไม่กี่ปีที่ผ่านมาเซ็นเซอร์ยังพบแอปพลิเคชันที่แพร่หลายในสาขาที่เกิดขึ้นใหม่เช่นการประเมินการจัดการเฟส metasurface และการจำแนกลักษณะของคุณสมบัติทางแสงของวัสดุสองมิติแสดงให้เห็นถึงคุณค่าที่สำคัญและการบังคับใช้ในวงกว้างเป็นเครื่องมือการวิจัยพื้นฐาน
