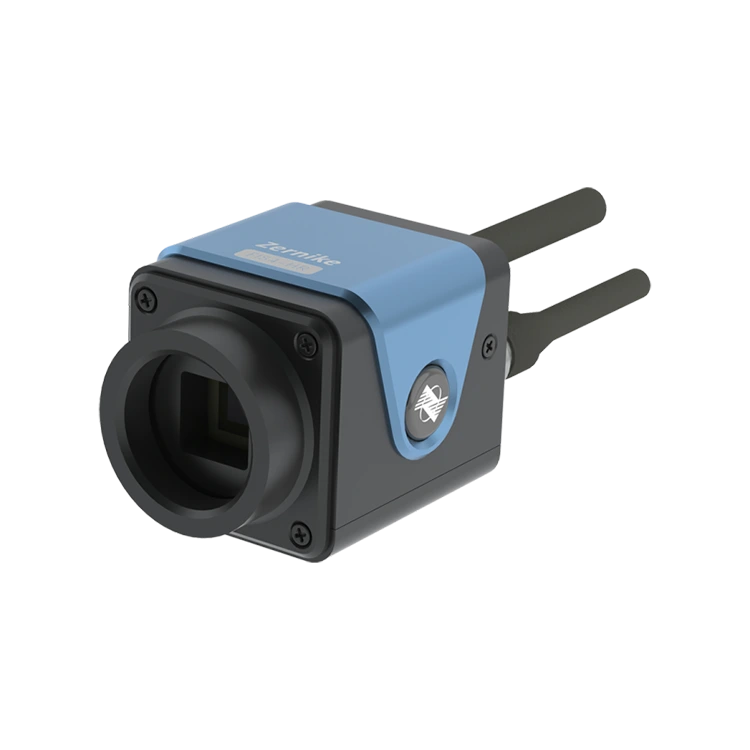

เครื่องตรวจจับคลื่น FIS4 HR-W

แนะนำเครื่องตรวจจับคลื่น Bojiong FIS4 HR-W ซึ่งเป็นเครื่องมือวัดอินเตอร์เฟอโรเมทริกที่มีประสิทธิภาพสูงซึ่งสร้างขึ้นอย่างพิถีพิถันสำหรับการใช้งานระดับอุตสาหกรรมการวิจัยทางวิทยาศาสตร์ที่ทันสมัยและภาคความมั่นคงแห่งชาติ ด้วยประสิทธิภาพที่ยอดเยี่ยมเซ็นเซอร์นี้จะช่วยให้ผู้ใช้มีความสามารถในการตรวจจับคลื่นที่ไม่เคยมีมาก่อนช่วยเพิ่มขีดความสามารถให้ผู้ใช้ในอุตสาหกรรมต่าง ๆ เพื่อให้บรรลุความก้าวหน้าในด้านการวัดความแม่นยำ

เซ็นเซอร์ Bojiong นี้มีความละเอียดสูงอย่างน่าอัศจรรย์สูงถึง 300 × 300 (90,000) จุดและช่วงการตอบสนองสเปกตรัมกว้าง 400-1100nm ทำให้มั่นใจได้ถึงความแม่นยำและความน่าเชื่อถือที่โดดเด่นในแอปพลิเคชันการวัดแสงที่หลากหลาย ความได้เปรียบทางเทคโนโลยีที่เป็นเอกลักษณ์ของมันอยู่ในการยอมรับเทคโนโลยีการเลี้ยวเบนสี่คลื่นแบบสุ่มที่ได้รับการจดสิทธิบัตรซึ่งไม่จำเป็นต้องดำเนินการเปลี่ยนเฟสที่ซับซ้อน การกระจายตัวเองของคลื่นสามารถทำได้ในการวัดเพียงครั้งเดียวและรูปแบบการรบกวนจะถูกสร้างขึ้นโดยตรงที่ตำแหน่งระนาบด้านหลัง

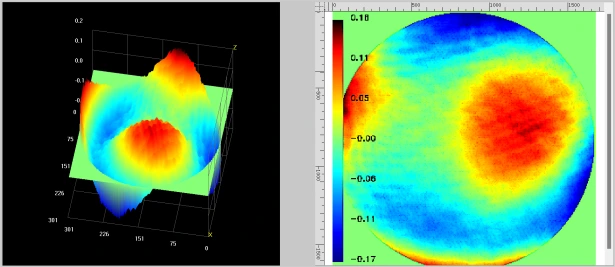

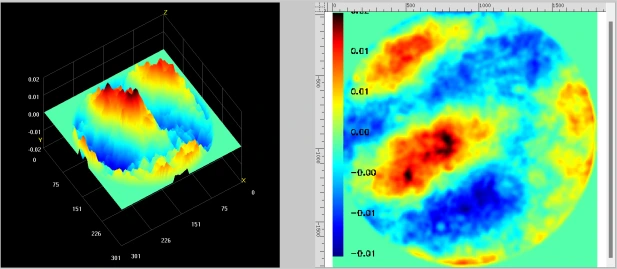

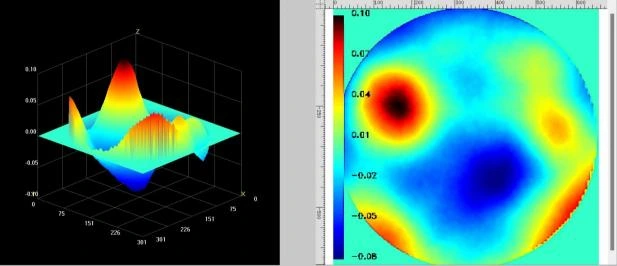

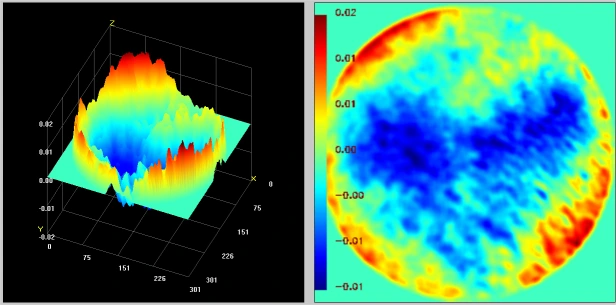

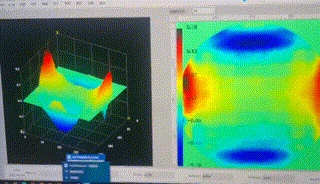

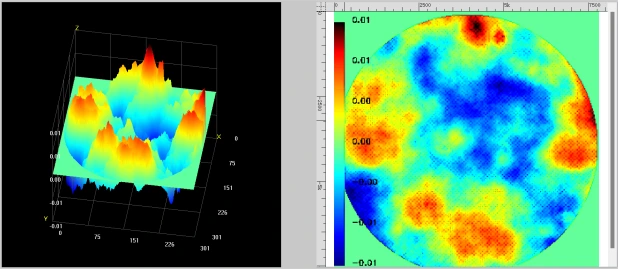

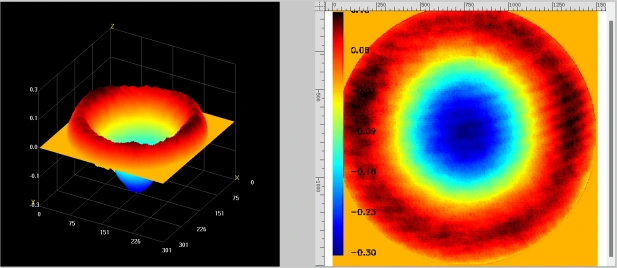

ยิ่งน่าประทับใจยิ่งขึ้นเซ็นเซอร์ Bojiong สามารถแสดงผลการวัด 3 มิติในความละเอียดเต็มเวลาแบบเรียลไทม์โดยมีอัตราเฟรมสูงถึง 10fps นำเสนอภูมิประเทศสามมิติของคลื่น เซ็นเซอร์นี้เหมาะอย่างยิ่งสำหรับการตรวจจับคลื่นเลเซอร์ลำแสง, ระบบออพติคอลแบบปรับตัว, การสอบเทียบระบบออปติคัล, การตรวจสอบหน้าต่างออปติคัลและการวัดระนาบออปติคัลและรูปร่างทรงกลม นอกจากนี้ยังสามารถตรวจจับความขรุขระของพื้นผิวและโปรไฟล์ขนาดเล็กได้อย่างแม่นยำทำให้พื้นที่การใช้งานของมันกว้างมาก

เครื่องตรวจจับคลื่น Bojiong FIS4 HR-W นั้นใช้งานง่ายและมีความต้านทานการสั่นสะเทือนและความเสถียรสูงเป็นพิเศษทำให้ผู้ใช้มีวิธีการวัดการตรวจจับคลื่นในอุดมคติ มันประสบความสำเร็จในการวัดความแม่นยำระดับนาโนเมตรโดยไม่จำเป็นต้องแยกการสั่นสะเทือนเพิ่มประสิทธิภาพการวัดและความแม่นยำอย่างมีนัยสำคัญ การเลือก Bojiong หมายถึงการเลือกมาตรฐานใหม่สำหรับการวัดคลื่นที่มีประสิทธิภาพแม่นยำและมีเสถียรภาพ

ข้อมูลจำเพาะ

คุณสมบัติ

◆พัฒนาในประเทศ 100%

◆การแทรกแซงด้วยตนเองแบบเส้นทางเดียวไม่จำเป็นต้องมีกระจกอ้างอิง

◆วงกว้าง 400nm ~ 1100nm band

◆ 2nm RMS ความละเอียดสูงเฟส

◆ความต้านทานการสั่นสะเทือนที่แข็งแกร่งไม่จำเป็นต้องแยกการสั่นสะเทือนแบบออพติคอล

◆การก่อสร้างเส้นทางไฟสัญญาณรบกวนง่ายและรวดเร็ว

◆รองรับคาน collimated และลำแสง NA ขนาดใหญ่ที่มาบรรจบกัน

 แอปพลิเคชัน

Bojiong FIS4 HR-W Wavefront ที่ใช้ในการตรวจจับคลื่นเลเซอร์ลำแสง, ออพติกแบบปรับตัว, การวัดรูปร่างพื้นผิว, การสอบเทียบระบบออปติคัล, การตรวจจับหน้าต่างออปติคัล, ระนาบแสง, การวัดรูปร่างพื้นผิวทรงกลม, การตรวจจับความขรุขระพื้นผิว

 รายละเอียด

Bojiong FIS4 HR-W Wavefront Detector ได้รับการพัฒนาโดยทีมงานของอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันง, สิงคโปร์ เซ็นเซอร์เหมาะสำหรับการวิเคราะห์คุณภาพของลำแสงเลเซอร์การตรวจจับสนามพลาสมาการวัดการวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูงการประเมินคุณภาพของภาพระบบแสงการวัดโปรไฟล์ด้วยกล้องจุลทรรศน์และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ มันได้รับการพัฒนาเป็นพิเศษสำหรับการวัดอินเตอร์เฟอโรเมทริกที่สะดวกในอุตสาหกรรมการวิจัยทางวิทยาศาสตร์และการป้องกันประเทศ ด้วยความละเอียดสูงของจุดเฟส 300 × 300 (90,000) การตอบสนองสเปกตรัมกว้างของ 400-1100Nm และ 10 เฟรมของการแสดงผลแบบเรียลไทม์แบบเรียลไทม์แบบเรียลไทม. การตรวจจับ

FIS4 HR-W ใช้เทคโนโลยีการเลี้ยวเบนแบบสี่คลื่นแบบสุ่มที่จดสิทธิบัตรเพื่อให้เกิดการแทรกแซงตนเองของคลื่นที่วัดได้แบบช่องทางเดียวและการรบกวนเกิดขึ้นที่ตำแหน่งระนาบภาพด้านหลัง มันมีข้อกำหนดต่ำเกี่ยวกับการเชื่อมโยงกันของแหล่งกำเนิดแสงไม่จำเป็นต้องมีการเปลี่ยนแปลงเฟสและสามารถทำการวัด interferometric โดยใช้ระบบการถ่ายภาพสามัญ มันมีความต้านทานการสั่นสะเทือนที่สูงเป็นพิเศษและความเสถียรสูงเป็นพิเศษและสามารถวัดความแม่นยำระดับ NM ได้โดยไม่ต้องแยกการสั่นสะเทือน เมื่อเทียบกับเซ็นเซอร์ Microlens Array Hartmann นั้นมีจุดเฟสความละเอียดสูงมากขึ้นช่วงแถบการปรับตัวที่กว้างขึ้นช่วงไดนามิกที่ใหญ่ขึ้นและประสิทธิภาพที่ดีกว่า
