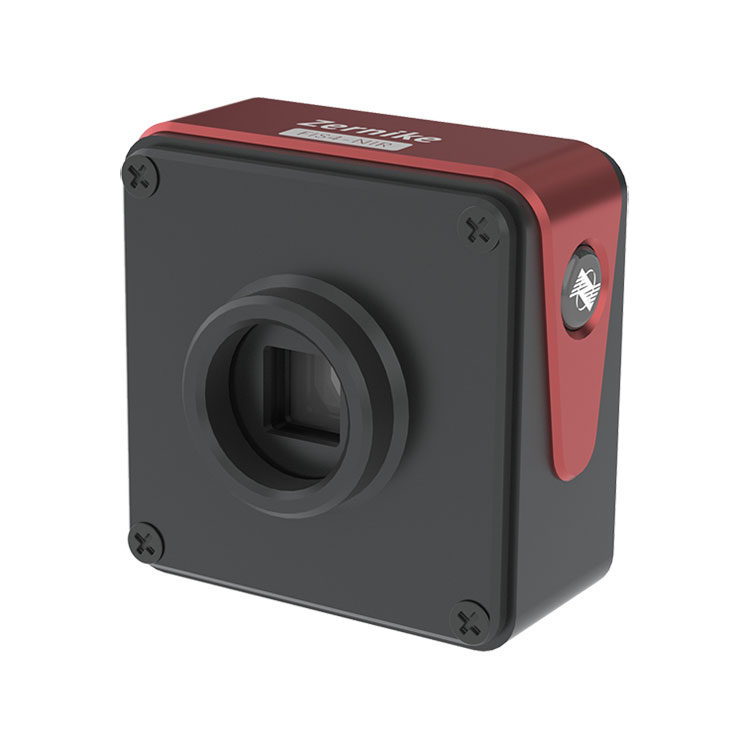

เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้

เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้ซึ่งเชี่ยวชาญด้านการวัดหน้าคลื่นที่มีความแม่นยำสูงภายในช่วงความยาวคลื่น 900 นาโนเมตรถึง 1200 นาโนเมตร ช่วยให้ลูกค้าได้รับโซลูชันที่แม่นยำสำหรับการวัดและการวิเคราะห์ประสิทธิภาพทางแสง ซึ่งมีส่วนช่วยปรับปรุงคุณภาพผลิตภัณฑ์และประสิทธิภาพการผลิต ในช่วงไม่กี่ปีที่ผ่านมา เราได้ขยายขีดความสามารถในการผลิต เสริมสร้างความเชี่ยวชาญทางเทคนิคของเรา และสร้างกรอบการดำเนินงานที่แข็งแกร่งขององค์กร เราหวังเป็นอย่างยิ่งว่าจะมีโอกาสได้ร่วมงานกับคุณในอนาคตอันใกล้นี้

ส่งคำถาม

เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้พร้อมช่วงไดนามิกที่น่าประทับใจสูงถึง 270μm มีความต้านทานการสั่นสะเทือนและความเสถียรเป็นเลิศ ช่วยให้สามารถวัดความแม่นยำระดับนาโนเมตรได้โดยไม่จำเป็นต้องแยกการสั่นสะเทือน เครื่องมือนี้เหมาะสำหรับการวัดการกระจายตัวของโครงตาข่ายภายในของวัสดุ รวมถึงการวัดหน้าคลื่นสำหรับเมตาเซอร์เฟสและไฮเปอร์เลนส์ เราจะยึดมั่นในหลักการของ "คุณภาพต้องมาก่อน ลูกค้าต้องมาก่อน" เสมอ และเราขอเชิญลูกค้ามาเยี่ยมชมเพื่อขอคำปรึกษาอย่างจริงใจ

ข้อกำหนดรายการ:

ชื่อผลิตภัณฑ์	เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้
ช่วงความยาวคลื่น	900 นาโนเมตร ~ 1200 นาโนเมตร
ขนาดเป้าหมาย	13.3มม.×13.3มม
ความละเอียดเชิงพื้นที่	26ไมโครเมตร
ความละเอียดในการสุ่มตัวอย่าง	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS
ความแม่นยำแน่นอน	15nmRMS
ช่วงไดนามิก	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10Hz (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0
มิติ	70 มม.×46.5 มม.×68.5 มม
น้ำหนัก	ประมาณ 240ก

คุณสมบัติของเซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้ BOJIONG

◆ช่วงไดนามิกขนาดใหญ่ถึง270μm

◆2nm RMS ความละเอียดเฟสสูง

◆ความละเอียดสูงพิเศษของจุดเฟส 512 × 512 (262144)

◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้ไฟอ้างอิง

◆คลื่นความถี่กว้าง 900nm~1200nm

◆ประสิทธิภาพการป้องกันการสั่นสะเทือนที่แข็งแกร่งมาก ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง

◆เช่นเดียวกับการสร้างภาพ การสร้างเส้นทางแสงที่ง่ายและรวดเร็ว

◆รองรับลำแสงคอลลิเมตและคานผสาน NA ขนาดใหญ่

การประยุกต์ใช้เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้ BOJIONG

เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้ BOJIONG นี้ใช้ในการวัดความคลาดเคลื่อนของระบบออปติคัล การสอบเทียบระบบออปติคอล การวัดการกระจายตาข่ายภายในของวัสดุ ไฮเปอร์เซอร์เฟส การวัดด้านหน้าคลื่นไฮเปอร์เลนส์

ตัวอย่างการวัดความคลาดเคลื่อนของระบบออปติคอล

ตัวอย่างการวัดการกระจายตัวของโครงตาข่ายภายในวัสดุ

ตัวอย่างการวัดการสอบเทียบระบบออปติคัล

ตัวอย่างการวัดหน้าคลื่นเมตาเซอร์เฟส

ตัวอย่างการวัดหน้าคลื่นไฮเปอร์เลนส์

รายละเอียดเซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้ BOJIONG

BOJIONG Near-Infrared Wavefront Sensor พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ ด้วยเทคโนโลยีที่ได้รับสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนแบบเฉือนตามขวางแบบสี่คลื่นทั่วไป พร้อมความไวในการตรวจจับที่เหนือกว่าและการป้องกัน ประสิทธิภาพการสั่นสะเทือนและสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่ต้องแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ

พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด

ผลิตภัณฑ์	FIS4-ยูวี	FIS4-HR	นาฬิกา FIS4	FIS4-HS	FIS4-เซลล์	FIS4-NIR
ช่วงความยาวคลื่น	200~450นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	900~1200นาโนเมตร
ขนาดเป้าหมาย mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
ความละเอียดเชิงพื้นที่	26ไมโครเมตร	23.6μm	26ไมโครเมตร	24.4μm	23.6μm	26ไมโครเมตร
พิกเซลของภาพ	-	2048×2048	-	-	2048×2048	-
ความละเอียดเอาต์พุตเฟส	512×512 (262144พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)	420×420(176400พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ช่วงไดนามิก	90ไมโครเมตร (256 นาที)	110μm (150 นาที)	162μm (256 นาที)	132μm (210 นาที)	110μm (150 นาที)	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที	24เฟรมต่อวินาที	45เฟรมต่อวินาที	107fps	24เฟรมต่อวินาที	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0	สับ	ยูเอสบี3.0	สับ	สับ	ยูเอสบี3.0
อินเทอร์เฟซภายนอก	-	-	-	-	พอร์ตซี	-
ขนาด มม.²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
น้ำหนัก	ประมาณ 240g	ประมาณ 120g	ประมาณ 240g	ประมาณ 120g	ประมาณ 120g	ประมาณ 240g

แท็กยอดนิยม: เซ็นเซอร์หน้าคลื่นอินฟราเรดใกล้ จีน ผู้ผลิต ผู้จำหน่าย คุณภาพ โรงงาน ราคา ขั้นสูง ใหม่ล่าสุด
