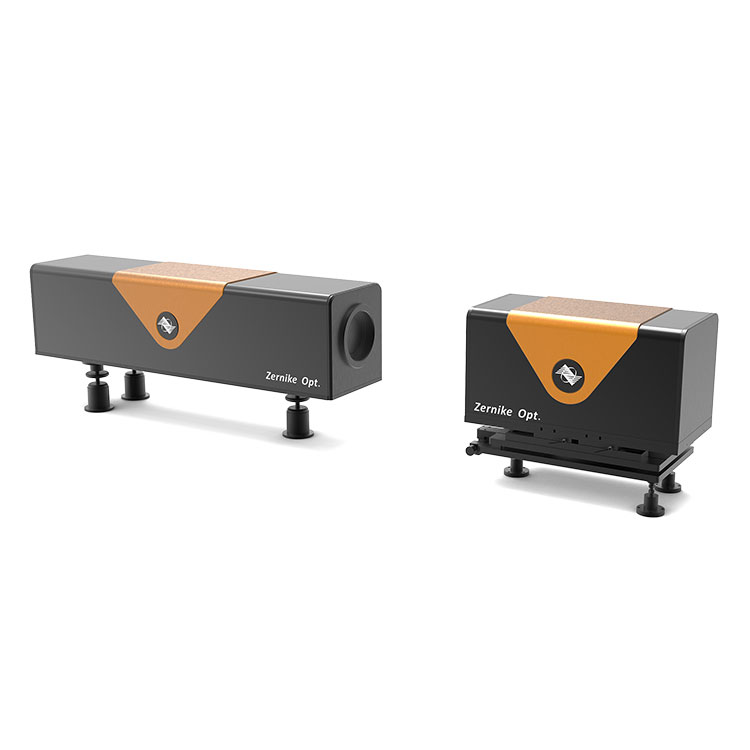

เครื่องวิเคราะห์สนามการไหลตามอากาศพลศาสตร์ชั่วคราว

เครื่องวิเคราะห์สนามการไหลตามอากาศพลศาสตร์ชั่วคราว ซึ่งมาพร้อมกับกล้องความเร็วสูงพิเศษ ให้การสนับสนุนอย่างมากสำหรับการทดสอบในอุโมงค์ลม การจำลองสนามการไหล และการเพิ่มประสิทธิภาพความปลอดภัยของเครื่องบินและประสิทธิภาพการบิน BOJIONG ได้พัฒนาเซ็นเซอร์รบกวนสี่คลื่นภายนอก ด้วยสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระ (รุ่น: FIS4-EX1) ซึ่งใช้ระบบภาพ 4f เพื่อสร้างภาพตะแกรงที่เข้ารหัสบนกล้องเฉพาะของผู้ใช้ผ่านการเข้าถึงจากภายนอก จึงบรรลุการวัดที่แม่นยำยิ่งขึ้น

ข้อกำหนดรายการ:

คุณลักษณะของเครื่องวิเคราะห์สนามการไหลตามอากาศพลศาสตร์ชั่วคราว BOJIONG

【ป้องกันการรบกวน】

ระบบการวัดหน้าคลื่นที่บิดเบี้ยวในอากาศสำหรับการไหลด้วยความเร็วสูงรอบๆ สนามการไหลนั้นใช้เส้นทางร่วมสมัยใหม่ที่มีการมอดูเลตเฟสเชิงพื้นที่ ระบบการรบกวนด้วยแรงเฉือน ซึ่งพาหะเชิงเส้นสามารถควบคุมการรบกวนสิ่งแวดล้อมภายนอกได้อย่างมีประสิทธิภาพ

【การตรวจจับแบบดิจิตอลที่มีความละเอียดสูงและการบิดเบือนขนาดใหญ่】

ระบบรับภาพ CCD ที่มีความละเอียดสูง (1280 × 1024 พิกเซล) การส่งข้อมูลความเร็วสูงเพื่อให้ได้การตรวจจับแบบดิจิตอลที่มีความละเอียดสูง ความละเอียดสูง - พาหะเชิงเส้นสูง - การตรวจจับความผิดเพี้ยนขนาดใหญ่ มีแพ็คเกจการวินิจฉัยด้านหน้าคลื่นความเร็วสูงพร้อมผลการตรวจวัดทางวิทยาศาสตร์และสมบูรณ์

【การรับสัญญาณความเร็วสูง】

ด้วยเลเซอร์ DPSS ใกล้อินฟราเรดที่สามารถปรับให้เข้ากับสถานะทั้งชั่วคราวและปริพันธ์ด้วยต่อเนื่องและแบบพัลส์ การรับสัญญาณความเร็วสูงสามารถทำได้ด้วยอัตราเฟรมสูงสุดไม่ต่ำกว่า 450Hz ระบบรับสัญญาณซิงโครนัสภายนอกได้รับการพัฒนาและติดตั้งเพื่อให้การรับสัญญาณแบบซิงโครนัสระหว่างฟิลด์การไหลของตัวแปรเป้าหมายและเครื่องตรวจจับเป้าหมายความเร็วสูงเสร็จสมบูรณ์

 การประยุกต์ใช้เครื่องวิเคราะห์สนามการไหลตามอากาศพลศาสตร์ชั่วคราว BOJIONG

เครื่องวิเคราะห์สนามกระแสอากาศพลศาสตร์ชั่วคราว BOJIONG นี้เหมาะสำหรับกล้องเก็บตัวอย่างที่มีความต้องการพิเศษต่างๆ การถ่ายภาพแสงเรืองแสงต่างๆ ในด้านชีววิทยา และในด้านการรับภาพความเร็วสูง กล้องแถบและกล้องความเร็วสูงต่างๆ จะถูกนำมาใช้

รายละเอียดเครื่องวิเคราะห์สนามการไหลตามอากาศพลศาสตร์ชั่วคราว BOJIONG

โมดูลซอฟต์แวร์ระดับมืออาชีพ

◆ อินเทอร์เฟซซอฟต์แวร์ที่เป็นมิตรรวมถึงการแสดงภูมิประเทศ 3 มิติ, การแสดงแผนที่รูปร่าง, PV, RMS, POW และการแสดงตัวเลขอื่น ๆ

◆การแสดงผลการรับข้อมูลแบบไดนามิกแบบเรียลไทม์ ง่ายต่อการสังเกตการเปลี่ยนแปลงรูปคลื่น 3D แบบไดนามิก

◆สามารถวัดเส้นโค้งค่าความสูงและคำนวณความหยาบของพื้นที่และพารามิเตอร์ตัวเลขอื่นๆ ได้โดยการดึงลวด

◆พื้นที่การวัดสามารถเลือกได้อย่างอิสระทั้งแบบกลมและสี่เหลี่ยม และสามารถปรับได้อย่างอิสระหลังการเลือก

BOJIONG Transient Aerodynamic Flow-field Analyzer พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ ด้วยเทคโนโลยีที่จดสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้ได้สัญญาณรบกวนเฉือนตามขวางแบบสี่คลื่นทั่วไป พร้อมความไวในการตรวจจับที่เหนือกว่าและการป้องกัน - ประสิทธิภาพการสั่นสะเทือนและสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่ต้องแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ
