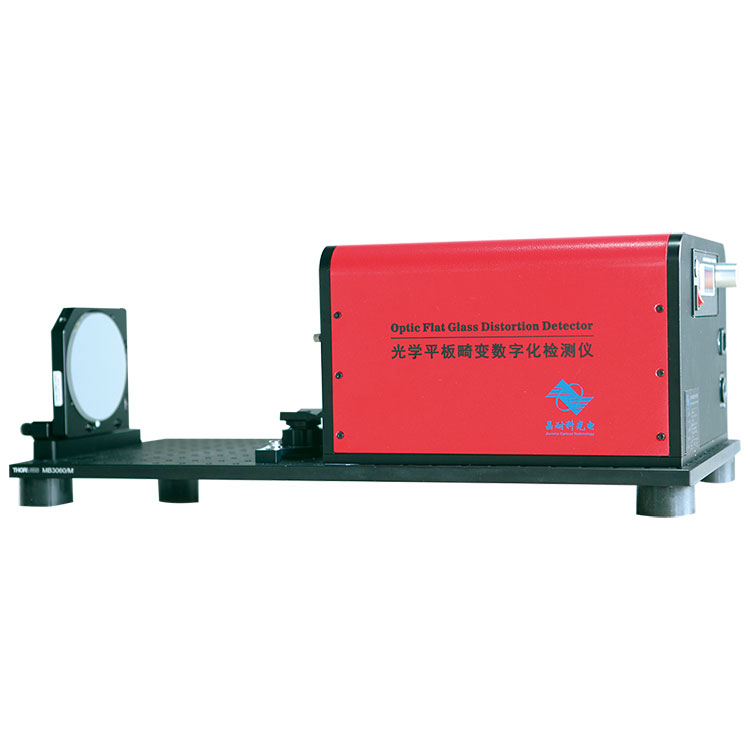

เครื่องตรวจจับความผิดเพี้ยนของหน้าต่างจอแบน

สามารถวัดชิ้นหน้าต่างขนาดเล็กและทำให้เปลี่ยนตัวอย่างทดสอบได้ง่ายขึ้น เครื่องตรวจจับความผิดเพี้ยนของหน้าต่างจอแบนมีอินเทอร์เฟอโรมิเตอร์เส้นทางทั่วไปแบบรับแรงเฉือนตามขวางแบบคลื่นหน้าคลื่นสี่คลื่นพร้อมอัตราเฉือนแบบแปรผัน ระบบอินเตอร์เฟอโรมิเตอร์มีโครงสร้างที่กะทัดรัดและขอบสัญญาณรบกวนที่มั่นคง ระบบใช้เทคโนโลยีหน้าคลื่นรบกวนตัวเองเพื่อตรวจจับการบิดเบือนในระนาบขนานและหน้าคลื่นที่ส่ง ทำให้เหมาะอย่างยิ่งสำหรับการตรวจสอบคุณภาพในสถานที่ปฏิบัติงานในโรงงาน อุปกรณ์นี้มีอัตราส่วนต้นทุนต่อประสิทธิภาพที่สูง

ข้อกำหนดรายการ:

คุณลักษณะของเครื่องตรวจจับความผิดเพี้ยนของหน้าต่างแบน BOJIONG

◆การแทรกแซงตนเองด้วยเส้นทางทั่วไป - ไม่จำเป็นต้องมีระนาบอ้างอิง

◆ ต้านทานแรงสั่นสะเทือนได้ดี ไม่จำเป็นต้องใช้แพลตฟอร์มแยก สามารถนำไปใช้สำหรับการทดสอบในสภาพแวดล้อมการประชุมเชิงปฏิบัติการทั่วไป

◆ประสิทธิภาพแบบเรียลไทม์ที่ดี สามารถตรวจจับเฟรมจำนวนมากได้แบบไดนามิก

◆คุ้มค่าคุ้มราคา ปรับง่าย และมีโครงสร้างที่กะทัดรัด

 การประยุกต์ใช้เครื่องตรวจจับความผิดเพี้ยนของหน้าต่างแบน BOJIONG

BOJIONG Flat Panel Window Distortion Detector ถูกนำมาเปรียบเทียบกับผลลัพธ์ที่ได้จากอินเทอร์เฟอโรมิเตอร์ ZYGO GPI ซึ่งปัจจุบันใช้กันทั่วไปในระดับสากล ค่าเฉลี่ยของ PV, RMS และ POWER สำหรับส่วนประกอบเดียวกันได้รับการคำนวณหลังจากวัดแยกกันในอุปกรณ์สองตัว และผลลัพธ์ก็สอดคล้องกัน อุปกรณ์ได้ถูกนำไปใช้กับไซต์เวิร์คช็อปแล้ว

◆การตรวจจับการบิดเบี้ยวของกระจกแบนในสมาร์ทโฟนและหน้าต่างการตรวจสอบที่มีความละเอียดสูง

◆การตรวจจับคุณภาพลำแสงและการตรวจจับหน้าคลื่นชั่วคราว

◆สามารถใช้สำหรับการตรวจจับคุณภาพของภาพระบบออปติคัลที่มีความแม่นยำสูง

◆การถ่ายภาพด้วยกล้องจุลทรรศน์เฟสเชิงปริมาณทางชีวภาพ

◆ส่วนประกอบจอแบนแบบออปติคอล พื้นผิวแซฟไฟร์ พื้นผิวโลหะที่มีความแม่นยำ และรูปทรงพื้นผิวอื่นๆ รวมถึงการตรวจจับด้านหน้าคลื่นการส่งสัญญาณ

◆การตรวจจับการตรวจจับคลื่นแสงแบบปรับตัวและด้านอื่นๆ

รายละเอียดเครื่องตรวจจับความผิดเพี้ยนของหน้าต่างจอแบน BOJIONG

BOJIONG พัฒนาเครื่องตรวจจับความผิดเพี้ยนของหน้าต่างจอแบนโดยอาศัยข้อได้เปรียบหลักของการรบกวนตัวเองด้วยเส้นทางทั่วไปของเซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่น FIS4 อุปกรณ์นี้สามารถทำการตรวจจับรูปร่างพื้นผิวขององค์ประกอบออปติคัลระนาบได้แบบเรียลไทม์ภายในรูรับแสง 100 มม. ลำแสงที่นำข้อมูลรูปร่างพื้นผิวขององค์ประกอบที่วัดจะหักเหผ่านตะแกรงที่เข้ารหัสเป็นพิเศษ โดยแบ่งหน้าคลื่นในแนวนอนออกเป็นสี่ส่วน และสร้างเส้นทางร่วมของหน้าคลื่นสี่เส้นทางที่ตัดรูปแบบการรบกวนสองมิติ โดยดีมอดูเลตการรบกวนแบบสองมิติ จะได้ข้อมูลรูปร่างพื้นผิวขององค์ประกอบ

โมดูลซอฟต์แวร์ระดับมืออาชีพ

◆ในเวลาเดียวกัน ซอฟต์แวร์รองรับการส่งออกข้อมูลดิบของผลการวัด ให้การสนับสนุนข้อมูลการตรวจจับเชิงปริมาณสำหรับการศึกษาต่างๆ และอำนวยความสะดวกให้ผู้ใช้ดำเนินการวิเคราะห์ข้อมูลและการวิจัยในอนาคต

◆มาพร้อมกับซอฟต์แวร์ "Flat Panel Window Distortion Detector" ซึ่งสามารถแสดงและส่งออกภาพ 3 มิติแบบเรียลไทม์ของระนาบองค์ประกอบออปติคัลที่วัดได้ ค่า PV เอาท์พุต ค่า RMS และค่า POWER ของพื้นผิวที่วัดได้
