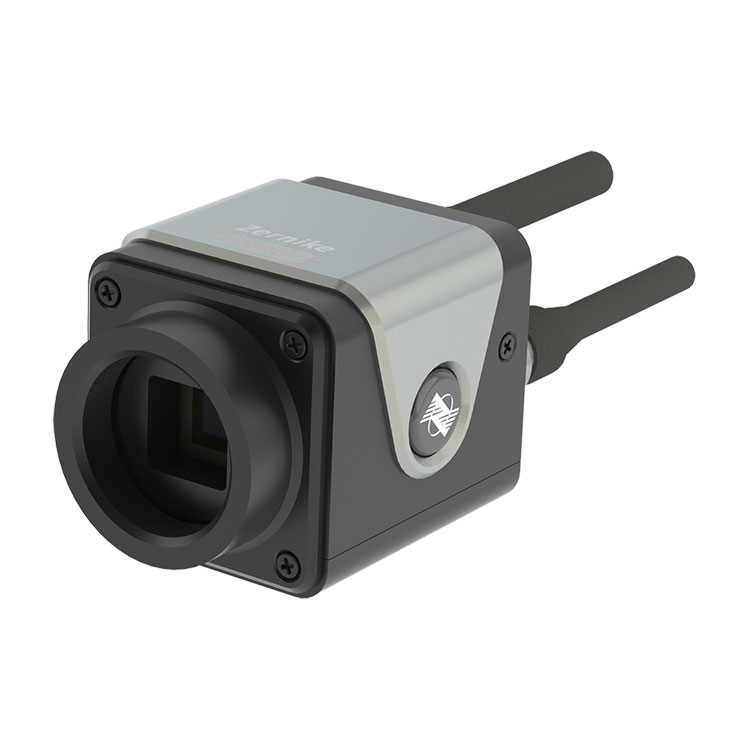

เซนเซอร์ Wavefront ความเร็วสูงพิเศษ

ในฐานะผู้บุกเบิกด้านเทคโนโลยีการตรวจจับด้วยแสง Bojiong มีส่วนร่วมอย่างลึกซึ้งในโดเมนเซ็นเซอร์ wavefront มาหลายปี โดยเปิดตัวเซ็นเซอร์ Wavefront ความเร็วสูงพิเศษเพื่อตอบสนองความต้องการของลูกค้า ด้วยความรู้ระดับมืออาชีพอย่างลึกซึ้งและความเข้าใจอย่างลึกซึ้งเกี่ยวกับเทคโนโลยี เราจึงมอบโซลูชันการตรวจวัดการรบกวนคลื่นหน้าคลื่นขั้นสูงสำหรับพื้นที่สำคัญๆ เช่น การผลิตด้านการมองเห็น การบินและอวกาศ การวิจัยทางชีวการแพทย์ และการวิจัยพลังงาน

ส่งคำถาม

ในระหว่างการทดสอบสนามไหลและอุโมงค์ลม จำเป็นต้องมีอุปกรณ์ตรวจจับความเร็วสูงพิเศษ Bojiong ได้เปิดตัวเซ็นเซอร์ Wavefront ความเร็วสูงพิเศษ อุปกรณ์นี้มีความต้านทานแรงสั่นสะเทือนสูงเป็นพิเศษ ความเสถียรสูงเป็นพิเศษ และความสามารถในการถ่ายภาพด้วยความเร็วสูงพิเศษ ทำให้สามารถวัดความแม่นยำระดับนาโนได้โดยไม่จำเป็นต้องแยกการสั่นสะเทือน มีข้อกำหนดต่ำสำหรับการเชื่อมโยงกันของแหล่งกำเนิดแสง และไม่จำเป็นต้องเปลี่ยนเฟส การวัดอินเทอร์เฟอโรเมตริกสามารถทำได้โดยใช้ระบบการถ่ายภาพธรรมดา

ข้อกำหนดรายการ:

ชื่อผลิตภัณฑ์	เซนเซอร์ Wavefront ความเร็วสูงพิเศษ
ช่วงความยาวคลื่น	400 นาโนเมตร ~ 1100 นาโนเมตร
ขนาดเป้าหมาย	10.24มม.×10.24มม
ความละเอียดเชิงพื้นที่	24.4μm
ความละเอียดในการสุ่มตัวอย่าง	420×420(176400พิกเซล)
ความละเอียดเฟส	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS
ช่วงไดนามิก	132μm (210 μm)
อัตราการสุ่มตัวอย่าง	107fps
ความเร็วในการประมวลผลแบบเรียลไทม์	10Hz (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	รองรับการประมวลผลแบบแบตช์ล่าช้า
มิติ	สับ
น้ำหนัก	56.5มม.×43มม.×41.5มม
ช่วงความยาวคลื่น	ประมาณ 120ก

คุณลักษณะของเซ็นเซอร์ Wavefront ความเร็วสูงพิเศษ BOJIONG

◆ความละเอียดสูงพิเศษของจุดเฟส 420 × 420 (176400)

◆2nm RMS ความละเอียดเฟสสูง

◆อัตราเฟรมสุ่มตัวอย่างสูงสุด 107fps

◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้ไฟอ้างอิง

◆คลื่นความถี่กว้าง 400nm~1100nm

◆ประสิทธิภาพการป้องกันการสั่นสะเทือนที่แข็งแกร่งมาก ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง

◆เช่นเดียวกับการสร้างภาพ การสร้างเส้นทางแสงที่ง่ายและรวดเร็ว

◆รองรับลำแสงคอลลิเมตและคานผสาน NA ขนาดใหญ่

การประยุกต์ใช้เซ็นเซอร์ Wavefront ความเร็วสูงพิเศษ BOJIONG

เซ็นเซอร์หน้าคลื่นความเร็วสูงพิเศษ BOJIONG นี้ใช้ในการตรวจจับความหยาบของพื้นผิวเวเฟอร์, การวัดทางสัณฐานวิทยาของพื้นผิวซิลิคอนและแก้ว, ออพติกแอโรไดนามิก, สนามการไหลความเร็วสูง, การวัดความหนาแน่นของพลาสมาของก๊าซ

การตรวจจับหน้าคลื่นของลำแสงเลเซอร์

การวัดรูปร่างพื้นผิวระนาบแสง

ตัวอย่างการวัดความหยาบผิวเวเฟอร์

ตัวอย่างการวัดกราฟหน้าคลื่นที่สร้างขึ้นใหม่

เส้นทางแสงของการวัดความหนาแน่นของแก๊สพลาสมา

รายละเอียดเซ็นเซอร์ Wavefront ความเร็วสูงพิเศษ BOJIONG

BOJIONG เซ็นเซอร์หน้าคลื่นความเร็วสูงพิเศษ พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ ด้วยเทคโนโลยีที่ได้รับสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนแบบเฉือนตามขวางทั่วไปสี่คลื่น พร้อมความไวในการตรวจจับที่เหนือกว่าและการป้องกัน - ประสิทธิภาพการสั่นสะเทือนและสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่ต้องแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ

พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด

ผลิตภัณฑ์	FIS4-ยูวี	FIS4-HR	นาฬิกา FIS4	FIS4-HS	FIS4-เซลล์	FIS4-NIR
ช่วงความยาวคลื่น	200~450นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	900~1200นาโนเมตร
ขนาดเป้าหมาย mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
ความละเอียดเชิงพื้นที่	26ไมโครเมตร	23.6μm	26ไมโครเมตร	24.4μm	23.6μm	26ไมโครเมตร
พิกเซลของภาพ	-	2048×2048	-	-	2048×2048	-
ความละเอียดเอาต์พุตเฟส	512×512 (262144พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)	420×420(176400พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ช่วงไดนามิก	90ไมโครเมตร (256 นาที)	110μm (150 นาที)	162μm (256 นาที)	132μm (210 นาที)	110μm (150 นาที)	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที	24เฟรมต่อวินาที	45เฟรมต่อวินาที	107fps	24เฟรมต่อวินาที	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0	สับ	ยูเอสบี3.0	สับ	สับ	ยูเอสบี3.0
อินเทอร์เฟซภายนอก	-	-	-	-	พอร์ตซี	-
ขนาด มม.²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
น้ำหนัก	ประมาณ 240g	ประมาณ 120g	ประมาณ 240g	ประมาณ 120g	ประมาณ 120g	ประมาณ 240g
