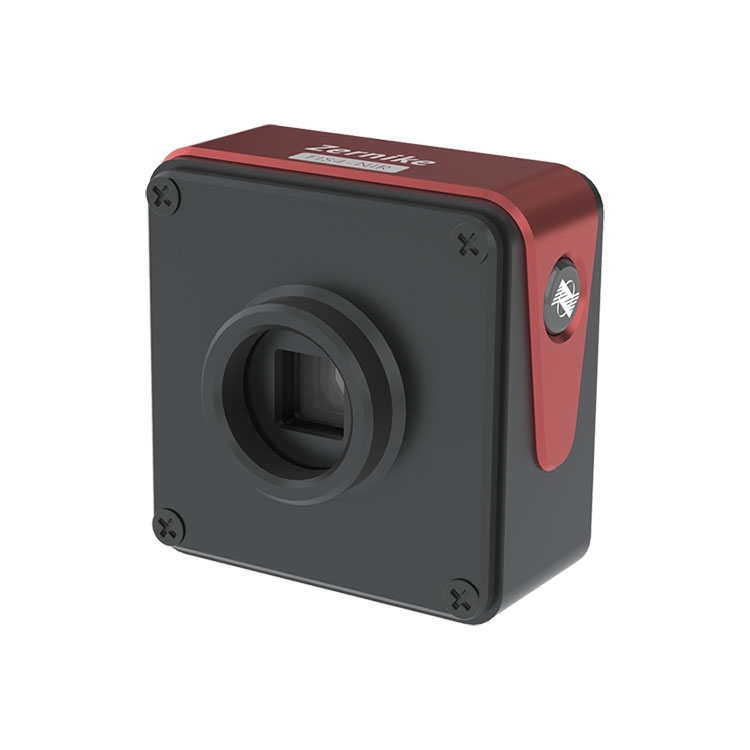

เซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นใกล้อินฟราเรด

BOJIONG Optoelectronics ซึ่งเป็นผู้บุกเบิกในอุตสาหกรรม มีความมุ่งมั่นอย่างแน่วแน่ที่จะสร้างสรรค์เทคโนโลยีเซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นใกล้อินฟราเรด โดยนำเสนอเซ็นเซอร์ล้ำสมัยที่รองรับภาคส่วนที่หลากหลาย เช่น การผลิตด้านแสง การบินและอวกาศ การวิจัยชีวการแพทย์ และการสำรวจพลังงาน เซ็นเซอร์เหล่านี้ได้รับการออกแบบทางวิศวกรรมมาเพื่อตอบสนองความต้องการอันเข้มงวดของการวิเคราะห์เชิงแสงที่มีความแม่นยำสูง ช่วยให้ลูกค้ามีความแม่นยำที่เหนือชั้นในการวัดประสิทธิภาพเชิงแสง และเพิ่มคุณภาพผลิตภัณฑ์และประสิทธิภาพการผลิต

ส่งคำถาม

ความละเอียดสูงและช่วงความยาวคลื่นกว้างของ BOJIONG Near-Infrared Four-wave Interferometric Sensor ทำให้เป็นตัวเลือกที่เหมาะสำหรับการวิจัยทางวิทยาศาสตร์และการใช้งานทางอุตสาหกรรม โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ต้องการการวัดและการวิเคราะห์ที่แม่นยำ เซ็นเซอร์มีความสามารถในการวัดหน้าคลื่นที่มีความแม่นยำสูงภายในช่วงความยาวคลื่น 900 นาโนเมตรถึง 1200 นาโนเมตร โดยมีความละเอียด 512×512 พิกเซล (จุดเฟสทั้งหมด 262,144 จุด) การออกแบบคำนึงถึงความจำเป็นในการป้องกันการสั่นสะเทือนและความเสถียรในการใช้งานจริง ช่วยให้การวัดมีความแม่นยำสูงโดยไม่จำเป็นต้องควบคุมสภาพแวดล้อมที่ซับซ้อน ช่วยให้ขั้นตอนการทำงานง่ายขึ้นอย่างมากและปรับปรุงประสิทธิภาพการวัด

ข้อมูลจำเพาะของรายการ

ชื่อผลิตภัณฑ์	เซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นใกล้อินฟราเรด
ช่วงความยาวคลื่น	900 นาโนเมตร ~ 1200 นาโนเมตร
ขนาดเป้าหมาย	13.3มม.×13.3มม
ความละเอียดเชิงพื้นที่	26ไมโครเมตร
ความละเอียดในการสุ่มตัวอย่าง	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS
ความแม่นยำแน่นอน	15nmRMS
ช่วงไดนามิก	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10Hz (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0
มิติ	70 มม.×46.5 มม.×68.5 มม
น้ำหนัก	ประมาณ 240ก

คุณสมบัติของเซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นใกล้อินฟราเรด BOJIONG

◆ความละเอียดสูงพิเศษของจุดเฟส 512 × 512 (262144)

◆คลื่นความถี่กว้าง 900nm~1200nm

◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้ไฟอ้างอิง

◆2nm RMS ความละเอียดเฟสสูง

◆ช่วงไดนามิกขนาดใหญ่ถึง270μm

◆เช่นเดียวกับการสร้างภาพ การสร้างเส้นทางแสงที่ง่ายและรวดเร็ว

◆ประสิทธิภาพการป้องกันการสั่นสะเทือนที่แข็งแกร่งมาก ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง

◆รองรับลำแสงคอลลิเมตและคานผสาน NA ขนาดใหญ่

การประยุกต์ใช้เซ็นเซอร์อินเตอร์เฟอโรเมตริกสี่คลื่นใกล้อินฟราเรด BOJIONG

เซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นใกล้อินฟราเรด BOJIONG นี้ใช้ในการวัดความคลาดเคลื่อนของระบบออปติคัล, การสอบเทียบระบบออปติคัล, การวัดการกระจายตาข่ายภายในของวัสดุ, ไฮเปอร์เซอร์เฟซ, การวัดด้านหน้าคลื่นไฮเปอร์เลนส์

ตัวอย่างการวัดความคลาดเคลื่อนของระบบออปติคอล

ตัวอย่างการวัดการกระจายตัวของโครงตาข่ายภายในวัสดุ

ตัวอย่างการวัดการสอบเทียบระบบออปติคอล

ตัวอย่างการวัดหน้าคลื่นเมตาเซอร์เฟส

ตัวอย่างการวัดหน้าคลื่นไฮเปอร์เลนส์

รายละเอียดเซ็นเซอร์อินเตอร์เฟอโรเมตริกสี่คลื่นความละเอียดสูง

BOJIONG เซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นความละเอียดสูง พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ พร้อมเทคโนโลยีที่ได้รับสิทธิบัตรในประเทศ โดยผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนเฉือนตามขวางแบบสี่คลื่นทั่วไป พร้อมความไวในการตรวจจับที่เหนือกว่าและ ประสิทธิภาพการป้องกันการสั่นสะเทือนและสามารถรับรู้อินเทอร์เฟอโรเมทไดนามิกแบบเรียลไทม์และความเร็วสูงโดยไม่มีการแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมมากกว่า 10 เฟรม

ในเวลาเดียวกัน เซ็นเซอร์ FIS4 มีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) แถบการวัดครอบคลุม 200nm~15μm ความไวในการวัดสูงถึง 2nm และความสามารถในการทำซ้ำการวัดดีกว่า 1/1000γ ( อาร์เอ็มเอส) สามารถใช้สำหรับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ

พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด

ผลิตภัณฑ์	FIS4-ยูวี	FIS4-HR	นาฬิกา FIS4	FIS4-HS	FIS4-เซลล์	FIS4-NIR
ช่วงความยาวคลื่น	200~450นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	400~1100นาโนเมตร	900~1200นาโนเมตร
ขนาดเป้าหมาย mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
ความละเอียดเชิงพื้นที่	26ไมโครเมตร	23.6μm	26ไมโครเมตร	24.4μm	23.6μm	26ไมโครเมตร
พิกเซลของภาพ	-	2048×2048	-	-	2048×2048	-
ความละเอียดเอาต์พุตเฟส	512×512 (262144พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)	420×420(176400พิกเซล)	300 × 300 (90000 พิกเซล)	512×512(262144พิกเซล)
ความละเอียดเฟส	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
ความแม่นยำแน่นอน	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ช่วงไดนามิก	90ไมโครเมตร (256 นาที)	110μm (150 นาที)	162μm (256 นาที)	132μm （210λ）	110μm (150 นาที)	270μm (256 นาที)
อัตราการสุ่มตัวอย่าง	32เฟรมต่อวินาที	24เฟรมต่อวินาที	45เฟรมต่อวินาที	107fps	24เฟรมต่อวินาที	45เฟรมต่อวินาที
ความเร็วในการประมวลผลแบบเรียลไทม์	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า	10เฮิร์ต (ความละเอียดเต็ม)	10เฮิร์ต (ความละเอียดเต็ม)
ประเภทอินเทอร์เฟซ	ยูเอสบี3.0	สับ	ยูเอสบี3.0	สับ	สับ	ยูเอสบี3.0
อินเทอร์เฟซภายนอก	-	-	-	-	พอร์ตซี	-
ขนาด มม.²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
น้ำหนัก	ประมาณ 240g	ประมาณ 120g	ประมาณ 240g	ประมาณ 120g	ประมาณ 120g	ประมาณ 240g
