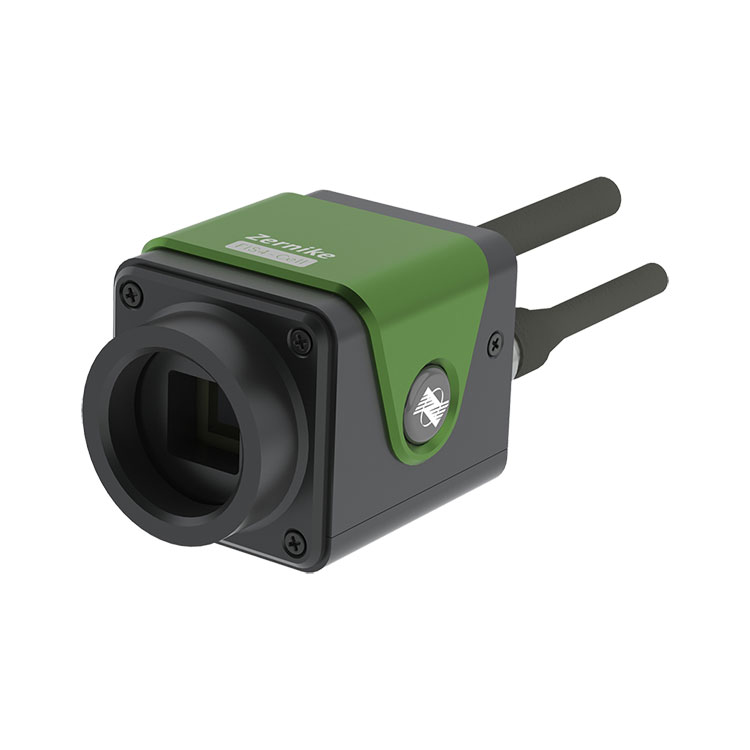

เซ็นเซอร์อินเตอร์เฟอโรเมตริกสี่คลื่นเซลล์ชีวภาพแบบปลั๊กแอนด์เพลย์ รองรับการส่องสว่างสเปกตรัมแสงสีขาวแบบอินฟราเรดใกล้และ LED กระบวนการถ่ายภาพไม่จำเป็นต้องติดฉลากหรือการย้อมสี และสามารถบรรลุการถ่ายภาพ 3D ใน vivo ในอัตราสูงสุด 24 เฟรมต่อวินาที สามารถใช้ร่วมกับกล้องจุลทรรศน์แบบใช้แสงได้อย่างรวดเร็วเพื่อให้การวัดแบบเรียลไทม์ของการกระจายเฟส 3 มิติของเซลล์ที่วัดได้ สามารถประเมินปริมาตรของเซลล์และการชั่งน้ำหนักได้ เซ็นเซอร์จาก BOJIONG เป็นเครื่องมือในอุดมคติสำหรับการตรวจจับเซลล์มีชีวิต 3 มิติแบบไร้ฉลาก การตรวจจับเนื้อเยื่อทางชีวภาพ การตรวจจับเซลล์สืบพันธุ์ และการตรวจจับโครงสร้างไมโคร/นาโน
|
ชื่อผลิตภัณฑ์ |
เซ็นเซอร์อินเตอร์เฟอโรเมตริกสี่คลื่นของเซลล์ชีวภาพ |
|
ช่วงความยาวคลื่น |
400 นาโนเมตร ~ 1100 นาโนเมตร |
|
ขนาดเป้าหมาย |
7.07มม.×7.07มม |
|
ความละเอียดเชิงพื้นที่ |
23.6μm |
|
พิกเซลของภาพ |
2048×2048 |
|
ความละเอียดเอาต์พุตเฟส |
300 × 300 (90000 พิกเซล) |
|
ความละเอียดเฟส |
＜2nmRMS |
|
ความแม่นยำแน่นอน |
10nmRMS |
|
ช่วงไดนามิก |
110μm (150lm) |
|
อัตราการสุ่มตัวอย่าง |
24เฟรมต่อวินาที |
|
ความเร็วในการประมวลผลแบบเรียลไทม์ |
10Hz (ที่ความละเอียดเต็ม) |
|
ประเภทอินเทอร์เฟซ |
สับ |
|
อินเทอร์เฟซภายนอก |
รายงาน |
|
ขนาด |
56.5มม.×43มม.×41.5มม |
|
น้ำหนัก |
ประมาณ 120ก |
◆Label-free 3D live cell imaging
◆การรบกวนตัวเองของแสงช่องเดียว ไม่จำเป็นต้องใช้ไฟอ้างอิง
◆ขนาดกะทัดรัด พลักแอนด์เพลย์
◆เหมาะสำหรับการอัพเกรดและต่อขยายกล้องจุลทรรศน์แบบใช้แสงทั้งหมด
◆คลื่นความถี่กว้าง 400nm~1100nm
◆ประสิทธิภาพการป้องกันการสั่นสะเทือนที่แข็งแกร่งมาก ไม่จำเป็นต้องแยกการสั่นสะเทือนด้วยแสง
◆รองรับไฟ LED สีขาวและแหล่งกำเนิดแสงอินฟราเรดคลื่นสั้น
เซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นเซลล์ชีวภาพ BOJIONG นี้ใช้ในการติดฉลากการตรวจจับเซลล์ที่มีชีวิต 3 มิติฟรี การตรวจจับเนื้อเยื่อชีวภาพ การตรวจจับเซลล์สืบพันธุ์ การตรวจจับโครงสร้างไมโครและนาโน
|
เส้นทางออปติคอลการตรวจจับเซลล์สด 3D ที่ไม่ได้ทำเครื่องหมาย |
กล้องจุลทรรศน์เซลล์มีชีวิต 3 มิติ - ตรวจวัดตัวอย่างไข่พยาธิตัวกลม |
|
การตรวจวัดตัวอย่างเนื้องอกเซลล์กรานูโลซาของรังไข่ |
การวัดตัวอย่างผ่านโครงสร้างไมโครนาโน |
เซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่นเซลล์ชีวภาพ BOJIONG พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางแห่งสิงคโปร์ ใช้เทคโนโลยีที่ได้รับสิทธิบัตรในประเทศและผสมผสานการเลี้ยวเบนและการรบกวนเพื่อให้เกิดการรบกวนแบบเฉือนตามขวางแบบสี่คลื่นทั่วไป เซ็นเซอร์นี้มีความไวในการตรวจจับที่เหนือกว่าและประสิทธิภาพการป้องกันการสั่นสะเทือน ช่วยให้สามารถอินเทอร์เฟอโรเมทไดนามิกความเร็วสูงแบบเรียลไทม์โดยไม่จำเป็นต้องแยกการสั่นสะเทือน การวัดแบบเรียลไทม์แสดงอัตราเฟรมที่เกิน 10 เฟรมต่อวินาที นอกจากนี้ เซ็นเซอร์ FIS4 ยังมีความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (260,000 จุดเฟส) โดยมีแถบการวัดครอบคลุม 200 นาโนเมตรถึง 15μm ความไวในการวัดสูงถึง 2 นาโนเมตร และความสามารถในการทำซ้ำของการวัดดีกว่า 1/1000γ (RMS) ใช้ได้กับการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การวัดการกระจายสนามการไหลความเร็วสูงแบบเรียลไทม์ การประเมินคุณภาพของภาพของระบบออปติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการถ่ายภาพเฟสเชิงปริมาณของเซลล์ชีวภาพ
|
พารามิเตอร์ทางเทคนิค FIS4 ของผลิตภัณฑ์แต่ละชุด |
||||||
|
|
|
|
|
|
|
|
|
ผลิตภัณฑ์ |
FIS4-ยูวี |
FIS4-HR |
นาฬิกา FIS4 |
FIS4-HS |
FIS4-เซลล์ |
FIS4-NIR |
|
ช่วงความยาวคลื่น |
200~450นาโนเมตร |
400~1100นาโนเมตร |
400~1100นาโนเมตร |
400~1100นาโนเมตร |
400~1100นาโนเมตร |
900~1200นาโนเมตร |
|
ขนาดเป้าหมาย mm² |
13.3×13.3 |
7.07×7.07 |
13.3×13.3 |
10.24×10.24 |
7.07×7.07 |
13.3×13.3 |
|
ความละเอียดเชิงพื้นที่ |
26ไมโครเมตร |
23.6μm |
26ไมโครเมตร |
24.4μm |
23.6μm |
26ไมโครเมตร |
|
พิกเซลของภาพ |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
ความละเอียดเอาต์พุตเฟส |
512×512 (262144พิกเซล) |
300 × 300 (90000 พิกเซล) |
512×512(262144พิกเซล) |
420×420(176400พิกเซล) |
300 × 300 (90000 พิกเซล) |
512×512(262144พิกเซล) |
|
ความละเอียดเฟส |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
ความแม่นยำแน่นอน |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
ช่วงไดนามิก |
90ไมโครเมตร (256 นาที) |
110μm (150 นาที) |
162μm (256 นาที) |
132μm (210 นาที) |
110μm (150 นาที) |
270μm (256 นาที) |
|
อัตราการสุ่มตัวอย่าง |
32เฟรมต่อวินาที |
24เฟรมต่อวินาที |
45เฟรมต่อวินาที |
107fps |
24เฟรมต่อวินาที |
45เฟรมต่อวินาที |
|
ความเร็วในการประมวลผลแบบเรียลไทม์ |
10เฮิร์ต (ความละเอียดเต็ม) |
10เฮิร์ต (ความละเอียดเต็ม) |
10เฮิร์ต (ความละเอียดเต็ม) |
10เฮิร์ต (ความละเอียดเต็ม) รองรับการประมวลผลแบบแบตช์ล่าช้า |
10เฮิร์ต (ความละเอียดเต็ม) |
10เฮิร์ต (ความละเอียดเต็ม) |
|
ประเภทอินเทอร์เฟซ |
ยูเอสบี3.0 |
สับ |
ยูเอสบี3.0 |
สับ |
สับ |
ยูเอสบี3.0 |
|
อินเทอร์เฟซภายนอก |
- |
- |
- |
- |
พอร์ตซี |
- |
|
ขนาด มม.² |
70x46.5x68.5 |
56.5x43x41.5 |
70x46.5x68.5 |
56.5x43x41.5 |
56.5x43x41.5 |
70x46.5x68.5 |
|
น้ำหนัก |
ประมาณ 240g |
ประมาณ 120g |
ประมาณ 240g |
ประมาณ 120g |
ประมาณ 120g |
ประมาณ 240g |
