ไดนามิกอินเตอร์เฟอโรมิเตอร์สี่คลื่นแนวตั้ง

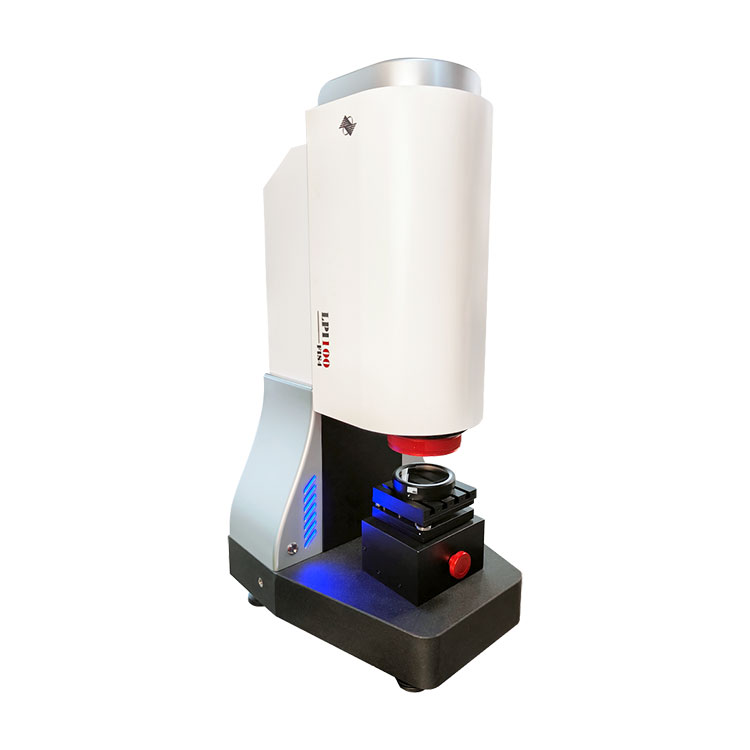

ไดนามิกอินเตอร์เฟอโรมิเตอร์แบบสี่คลื่นแนวตั้ง LPI-100 มีความสามารถในการวัดแบบไดนามิกแบบเรียลไทม์ที่อัตราสูงสุด 15 เฟรมต่อวินาที รับข้อมูลรูปร่างพื้นผิวขององค์ประกอบออพติคอลระนาบภายในรูรับแสง 100 มม. ได้อย่างแม่นยำผ่านการตัดเส้นทางทั่วไปสี่คลื่น เทคโนโลยีและ demodulation รูปแบบการรบกวน อินเทอร์เฟอโรมิเตอร์นั้นใช้งานง่าย ปรับใช้รวดเร็ว เชื่อถือได้ในการทำงาน และแม่นยำในการวัดสูง โดยให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับบริษัทที่ประมวลผลเกี่ยวกับแสง สถาบันการศึกษา แผนกมาตรวิทยา นักวิจัยในองค์กรทางวิทยาศาสตร์ และผู้เชี่ยวชาญที่เขียนบทความทางวิทยาศาสตร์ ทำให้เป็นเครื่องมืออันล้ำค่าในการทำงานของพวกเขา

ข้อมูลจำเพาะของรายการ

คุณสมบัติของเครื่องวัดอินเทอร์เฟอโรมิเตอร์แบบไดนามิกสี่คลื่นแนวตั้ง BOJIONG

◆การวัดไดนามิกแบบเรียลไทม์สูงสุด 15 เฟรม

◆2nm RMS ความละเอียดเฟสสูง

◆ความละเอียดสูงสุดของจุดเฟส 262144

◆ตามหลักการของการรบกวนตัวเองของช่องสัญญาณทั่วไป อุปกรณ์ไม่จำเป็นต้องมีกระจกอ้างอิง และมีความต้านทานที่แข็งแกร่ง ความสามารถในการรบกวน ในสภาพแวดล้อมโรงงานทั่วไปยังสามารถบรรลุการตรวจจับพื้นผิวเรียบได้อย่างแม่นยำ

◆สามารถรับรู้การตรวจจับแบบไดนามิกแบบเรียลไทม์ สามารถบรรลุการตรวจจับแบบไดนามิก 15 เฟรม/วินาที

◆ด้วยสิทธิในทรัพย์สินทางปัญญาที่เป็นอิสระ คุ้มค่า ปรับง่าย โครงสร้างกะทัดรัด

 การประยุกต์ใช้เครื่องวัดอินเทอร์เฟอโรมิเตอร์แบบไดนามิกสี่คลื่นแนวตั้ง BOJIONG

BOJIONG ไดนามิกอินเทอร์เฟอโรมิเตอร์แนวตั้งสี่คลื่นนี้ติดตั้งเซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่น FIS4 อุปกรณ์นี้สามารถตรวจจับรูปร่างของกระจกระนาบมาตรฐานได้อย่างแม่นยำ ระบบประมวลผลซอฟต์แวร์ที่ให้มาจะส่งค่า PV , RMS และ POWER ของพื้นผิวของส่วนประกอบที่ทดสอบ

รายละเอียดอินเทอร์เฟอโรมิเตอร์ไดนามิกสี่คลื่นแนวตั้ง BOJIONG

BOJIONG Planar Four-wave Dynamic Interferometer แผนผังโครงร่างโดยรวม

BOJIONG ไดนามิกอินเตอร์เฟอโรมิเตอร์แบบสี่คลื่นแนวตั้ง ประกอบด้วยโมดูลการทำงานหลักหลายโมดูล รวมถึงโมดูลแหล่งกำเนิดแสงส่องสว่าง โมดูลขยายลำแสงรอง โมดูลพาหะ โมดูลโฟกัสเฉพาะจุดสำหรับการจัดตำแหน่งตัวอย่าง และโมดูลเซ็นเซอร์อินเทอร์เฟอโรเมตริกสำหรับตรวจจับพื้นผิว รูปร่างของตัวอย่าง

โมดูลแหล่งกำเนิดแสงของระบบใช้เลเซอร์ก๊าซฮีเลียมนีออนที่มีความยาวคลื่นกลาง 632.8 นาโนเมตร ทำให้เกิดแหล่งกำเนิดแสงที่แม่นยำและเสถียรสำหรับอินเทอร์เฟอโรมิเตอร์

โมดูลขยายลำแสงรองได้รับการออกแบบเพื่อเพิ่มเส้นผ่านศูนย์กลางลำแสงเป็น 100 มม. เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับส่วนประกอบทางแสงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งต้องมีการตรวจสอบ

ส่วนเวทีทำหน้าที่เป็นแพลตฟอร์มสำหรับวางส่วนประกอบเชิงแสงระนาบต่างๆ ภายใต้การทดสอบ เช่น คริสตัลแบน แผ่นเวเฟอร์แบบ single-throw ชิปหน้าต่าง และตัวสะท้อนแสงระนาบ แท่นนี้มีล้อหมุนแกน X และ Y เพื่อการควบคุมตำแหน่งของตัวอย่างอย่างแม่นยำ ช่วยให้มั่นใจได้ว่าจุดแสงที่ปล่อยออกมาจากอุปกรณ์จะครอบคลุมพื้นผิวของตัวอย่างทดสอบจนหมด นอกจากนี้ ปุ่มปรับสองปุ่มยังถูกรวมเข้ากับแท่นเพื่อปรับความเอียงของตัวอย่างอย่างละเอียด โดยจัดระนาบทดสอบให้ตั้งฉากกับแกนออปติคอล

ระบบภาพมีการตั้งค่ากล้องคู่ กล้องตัวหนึ่งคือกล้องถ่ายภาพด้วยแสงที่สร้างโมดูลการโฟกัสเฉพาะจุด ซึ่งช่วยในการจัดตำแหน่งของตัวอย่าง ด้วยการสังเกตตำแหน่งแบบเรียลไทม์ของจุดส่งคืนของตัวอย่าง คุณจะสามารถปรับตัวอย่างได้เพื่อให้มั่นใจในความแม่นยำของการวัด อีกเส้นทางของกล้องจะติดตั้งเซ็นเซอร์อินเทอร์เฟอโรเมตริกสี่คลื่น FIS4 ซึ่งประกอบขึ้นเป็นโมดูลเซ็นเซอร์อินเทอร์เฟอโรเมตริกสำหรับตรวจจับรูปร่างพื้นผิวของตัวอย่าง โดยการจับขอบอินเทอร์เฟอโรเมตริกที่มีเส้นทางร่วม จะให้ผลป้อนกลับสามมิติแบบเรียลไทม์บนพื้นผิวภูมิประเทศของตัวอย่างทดสอบ ระบบกล้องคู่สามารถทำงานพร้อมกันได้ ช่วยเพิ่มประสิทธิภาพและความแม่นยำของกระบวนการวัด

โมดูลซอฟต์แวร์ระดับมืออาชีพ

◆อุปกรณ์นี้มาพร้อมกับซอฟต์แวร์พิเศษที่ออกแบบมาสำหรับ "Vertical Four-wave Dynamic Interferometer" ซึ่งสามารถแสดงและส่งออกภาพ 3D แบบเรียลไทม์ของพื้นผิวขององค์ประกอบออปติคอลที่วัดได้ รวมทั้งให้ค่า PV, RMS และ POWER สำหรับ พื้นผิวที่วัดได้

◆นอกจากนี้ ซอฟต์แวร์ยังมีความสามารถในการส่งออกข้อมูลการวัดดิบ ให้การสนับสนุนการวิเคราะห์เชิงปริมาณที่สำคัญสำหรับความพยายามในการวิจัยที่หลากหลาย และช่วยให้ผู้ใช้ดำเนินการวิเคราะห์ข้อมูลและงานวิจัยในภายหลังได้อย่างง่ายดาย
