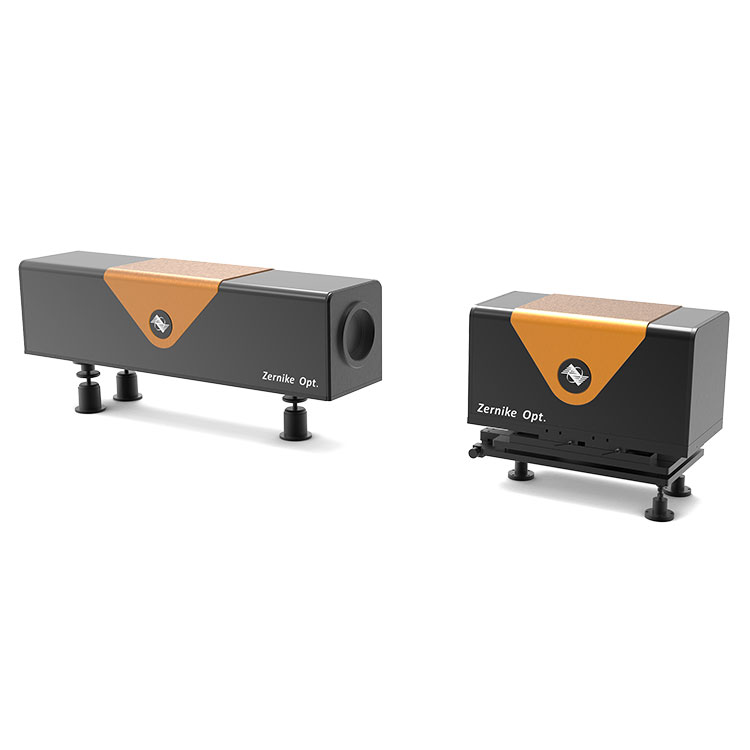

อินเทอร์เฟอโรมิเตอร์สนามการไหลชั่วคราว

การเปิดตัว BOJIONG Transient Flow-field Interferometer ให้การสนับสนุนทางเทคนิคที่แข็งแกร่งสำหรับการศึกษาปรากฏการณ์ทางกายภาพ การเพิ่มประสิทธิภาพการออกแบบเครื่องบิน การจำลองและการทำนาย การเพิ่มความปลอดภัยและความน่าเชื่อถือ และการปรับปรุงประสิทธิภาพการบิน เหมาะสำหรับกล้องเก็บตัวอย่างที่มีความต้องการพิเศษหลากหลาย เทคโนโลยีการถ่ายภาพเรืองแสงในสาขาชีววิทยา และกล้องแถบและกล้องความเร็วสูงต่างๆ ในสาขาการรับภาพความเร็วสูง

นอกจากนี้ เซ็นเซอร์รบกวนสี่คลื่นภายนอกที่พัฒนาขึ้นอย่างอิสระของเรา (FIS4 External In, FIS4-EX1) ฉายตะแกรงที่เข้ารหัสไปยังกล้องเฉพาะของผู้ใช้ผ่านระบบภาพ 4f ทำให้ได้รับความยืดหยุ่นและประสิทธิภาพในการเข้าถึงจากภายนอก การออกแบบเชิงนวัตกรรมนี้ช่วยขยายขอบเขตการใช้งานของอินเตอร์เฟอโรมิเตอร์สนามการไหลชั่วคราว ทำให้เป็นเครื่องมือวัดที่มีความแม่นยำสูงที่ขาดไม่ได้ในการวิจัยทางวิทยาศาสตร์และสาขาอุตสาหกรรม

ข้อมูลจำเพาะของรายการ

คุณลักษณะของอินเตอร์เฟอโรมิเตอร์แบบ Transient Flow-field ของ BOJIONG

【ป้องกันการรบกวน】

ระบบการวัดด้านหน้าคลื่นของสนามการไหลความเร็วสูงใช้ระบบการแทรกแซงเฉือนแบบมอดูเลตเฟสเชิงพื้นที่ร่วมที่ทันสมัย ​​ซึ่งมีพาหะเชิงเส้นปราบปรามการรบกวนสิ่งแวดล้อมจากภายนอกได้อย่างมีประสิทธิภาพ

【การตรวจจับแบบดิจิตอลที่มีความละเอียดสูงและความผิดเพี้ยนขนาดใหญ่】

ระบบรับภาพ CCD มีความละเอียดสูงสุด 1280×1024 พิกเซล ให้การตรวจจับแบบดิจิทัลที่แม่นยำผ่านการส่งข้อมูลความเร็วสูง เหมาะสำหรับความละเอียดสูง พาหะเชิงเส้นสูง และการตรวจจับความผิดเพี้ยนขนาดใหญ่ ระบบจะให้ผลการวินิจฉัยคลื่นหน้าคลื่นความเร็วสูงที่มีรายละเอียดทางวิทยาศาสตร์และรายละเอียด

【การรับสัญญาณความเร็วสูง】

ติดตั้งเลเซอร์ DPSS ใกล้อินฟราเรดที่สามารถทำงานต่อเนื่องหรือในโหมดพัลส์ภายใต้สถานะชั่วคราวและปริพันธ์ ทำให้ได้สัญญาณความเร็วสูงด้วยอัตราเฟรมสูงสุดไม่ต่ำกว่า 450Hz พัฒนาและติดตั้งระบบรับสัญญาณซิงโครนัสภายนอกเพื่อให้แน่ใจว่าได้รับสัญญาณพร้อมกันระหว่างเป้าหมายฟิลด์การไหลแบบแปรผันและเครื่องตรวจจับความเร็วสูง

 การประยุกต์ใช้เครื่องวัดอินเทอร์เฟอโรมิเตอร์แบบ Transient Flow-field ของ BOJIONG

อินเตอร์เฟอโรมิเตอร์แบบ Transient Flow-field ของ BOJIONG นี้เหมาะสำหรับกล้องเก็บตัวอย่างที่มีความต้องการพิเศษต่างๆ เทคนิคการถ่ายภาพเรืองแสงที่หลากหลายในสาขาชีววิทยา และในขอบเขตของการได้มาซึ่งภาพความเร็วสูง กล้องแถบและกล้องความเร็วสูงต่างๆ มักถูกนำมาใช้

รายละเอียดอินเทอร์เฟอโรมิเตอร์สนามการไหลชั่วคราวของ BOJIONG

โมดูลซอฟต์แวร์ระดับมืออาชีพ

อินเทอร์เฟซซอฟต์แวร์ที่เป็นมิตร รวมถึงการแสดงภูมิประเทศ 3 มิติ, การแสดงแผนที่รูปร่าง, PV, RMS, POW และการแสดงตัวเลขอื่น ๆ

◆การแสดงผลการรับข้อมูลแบบไดนามิกแบบเรียลไทม์ ง่ายต่อการสังเกตการเปลี่ยนแปลงรูปคลื่น 3D แบบไดนามิก

◆พื้นที่การวัดสามารถเลือกได้อย่างอิสระทั้งแบบกลมและสี่เหลี่ยม และสามารถปรับได้อย่างอิสระหลังการเลือก

◆สามารถวัดเส้นโค้งค่าความสูงและคำนวณความหยาบของพื้นที่และพารามิเตอร์ตัวเลขอื่นๆ ได้โดยการดึงลวด

BOJIONG Transient Flow-field Interferometer พัฒนาโดยทีมอาจารย์จากมหาวิทยาลัยเจ้อเจียงและมหาวิทยาลัยเทคโนโลยีนันยางในสิงคโปร์ เทคโนโลยีนี้ได้รับการจดสิทธิบัตรในประเทศจีน และใช้หลักการของการเลี้ยวเบนและการรบกวนเพื่อให้ได้อินเทอร์เฟอโรเมทแรงเฉือนด้านข้างสี่คลื่นขั้นสูง มีความไวในการตรวจจับที่ยอดเยี่ยมและประสิทธิภาพการป้องกันการสั่นสะเทือน ทำให้สามารถวัดอินเทอร์เฟอโรเมตริกไดนามิกความเร็วสูงแบบเรียลไทม์และความเร็วสูง โดยไม่จำเป็นต้องแยกการสั่นสะเทือน ด้วยอัตราเฟรมที่เกิน 10 เฟรมต่อวินาที

เซ็นเซอร์ FIS4 มีชื่อเสียงในด้านความละเอียดเฟสสูงเป็นพิเศษที่ 512×512 (ถึง 260,000 จุดเฟส) มีช่วงการวัดที่กว้าง ตั้งแต่ 200 นาโนเมตรถึง 15 ไมโครเมตร โดยมีความไวในการวัดสูงถึง 2 นาโนเมตร และมีความสามารถในการทำซ้ำการวัดได้ดีกว่า 1/1000γ (RMS) คุณลักษณะเหล่านี้ทำให้เซ็นเซอร์ FIS4 นำไปใช้อย่างกว้างขวางในด้านต่างๆ รวมถึงการวิเคราะห์คุณภาพลำแสงเลเซอร์ การตรวจจับสนามการไหลของพลาสมา การตรวจสอบแบบเรียลไทม์ของการกระจายสนามการไหลความเร็วสูง การประเมินคุณภาพของภาพของระบบออพติคอล การวัดโปรไฟล์ด้วยกล้องจุลทรรศน์ และการสร้างภาพเฟสเชิงปริมาณ ของเซลล์ชีวภาพ
