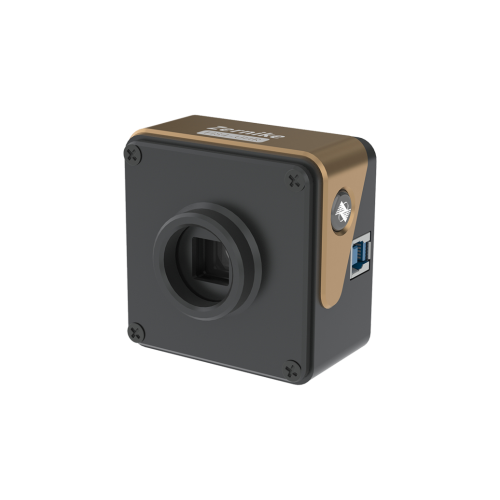

FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm

FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm

Bojiong FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm ใช้นวัตกรรมสี่ wavE เทคโนโลยีการตัดแบบด้านข้าง E ด้วยความหนาแน่นสูงเป็นพิเศษที่จุดตรวจจับเฟส 512 × 512 (มากกว่า 260,000) มันทำให้เกิดความละเอียดของคลื่นระดับนาโนเมตร ที่ เซ็นเซอร์คลื่น รักษาความแม่นยำในการวัด 2NM RMS ในสภาพแวดล้อมมาตรฐานโดยไม่มีการแยกการสั่นสะเทือนและส่งออกชุดข้อมูลจำเพาะแบบออปติคัลเต็มรูปแบบรวมถึงค่าสัมประสิทธิ์เซิร์นค์, PSF และ MTF ที่ความละเอียดเต็ม 5 เฟรมต่อวินาที การใช้ประโยชน์จากอัลกอริทึมการใช้งานแบบสุ่มและการปรับตัวที่ผลิตในประเทศซึ่งผลิตในประเทศมันทำงานได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนรวมถึงที่โดดเด่นด้วยการสั่นสะเทือนและความผันผวนของอุณหภูมิ มันให้บริการการวัดคลื่นที่เชื่อถือได้สูงสำหรับการผลิตที่มีความแม่นยำสูงการประกอบระบบออพโตอิเล็กทรอนิกส์และการวิจัยทางวิทยาศาสตร์ที่ทันสมัย

BojiongFIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm การแนะนำ

ที่FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm เป็นเครื่องมือวัดการวัดออพติคอลรุ่นต่อไปของ บริษัท ของเรา มันถือการรับรองระบบการจัดการคุณภาพ ISO 9001 และสามารถตรวจสอบย้อนกลับไปยังสถาบันมาตรวิทยาแห่งชาติจีน (NIM) มันมาพร้อมกับไฟล์หนึ่ง-การรับประกันปี เซ็นเซอร์นี้ใช้ระบบออปติคัล Interferometer-Path Interferometer ที่เป็นกรรมสิทธิ์และสถาปัตยกรรมโซลูชัน Wavefront แบบเรียลไทม์ไม่จำเป็นต้องเปลี่ยนเฟสหรือกระจกอ้างอิง มันสามารถบรรลุการวัดคลื่นความละเอียดสูง 512 × 512 ที่มีความละเอียดสูงแม้ในสภาพแวดล้อมการสั่นสะเทือนสูง

ด้วยความแม่นยำสูง 2 นาโนเมตร RMS สูงเป็นพิเศษช่วงไดนามิกกว้าง≥160μmและ 5 เฟรม/ความสามารถในการส่งออกแบบเรียลไทม์แบบเรียลไทม์เต็มเวลา 5 เฟรม/วินาทีFIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm  สามารถจับรายละเอียดคลื่นชั่วคราวและความผิดปกติของลำดับสูงได้อย่างถูกต้อง มันสามารถใช้งานได้อย่างกว้างขวางกับเขตข้อมูลเช่นการวินิจฉัยลำแสงเลเซอร์การตรวจสอบพื้นผิวแบบฟอร์มฟรีออพติกแบบปรับตัวและการผลิตที่มีความแม่นยำเป็นพิเศษ มันประสบความสำเร็จอย่างแท้จริง "การวัดเริ่มต้นโดยไม่มีการแยกการสั่นสะเทือน" ปรับปรุงประสิทธิภาพและความน่าเชื่อถือของการตรวจสอบด้วยแสงที่มีความแม่นยำสูงอย่างมาก

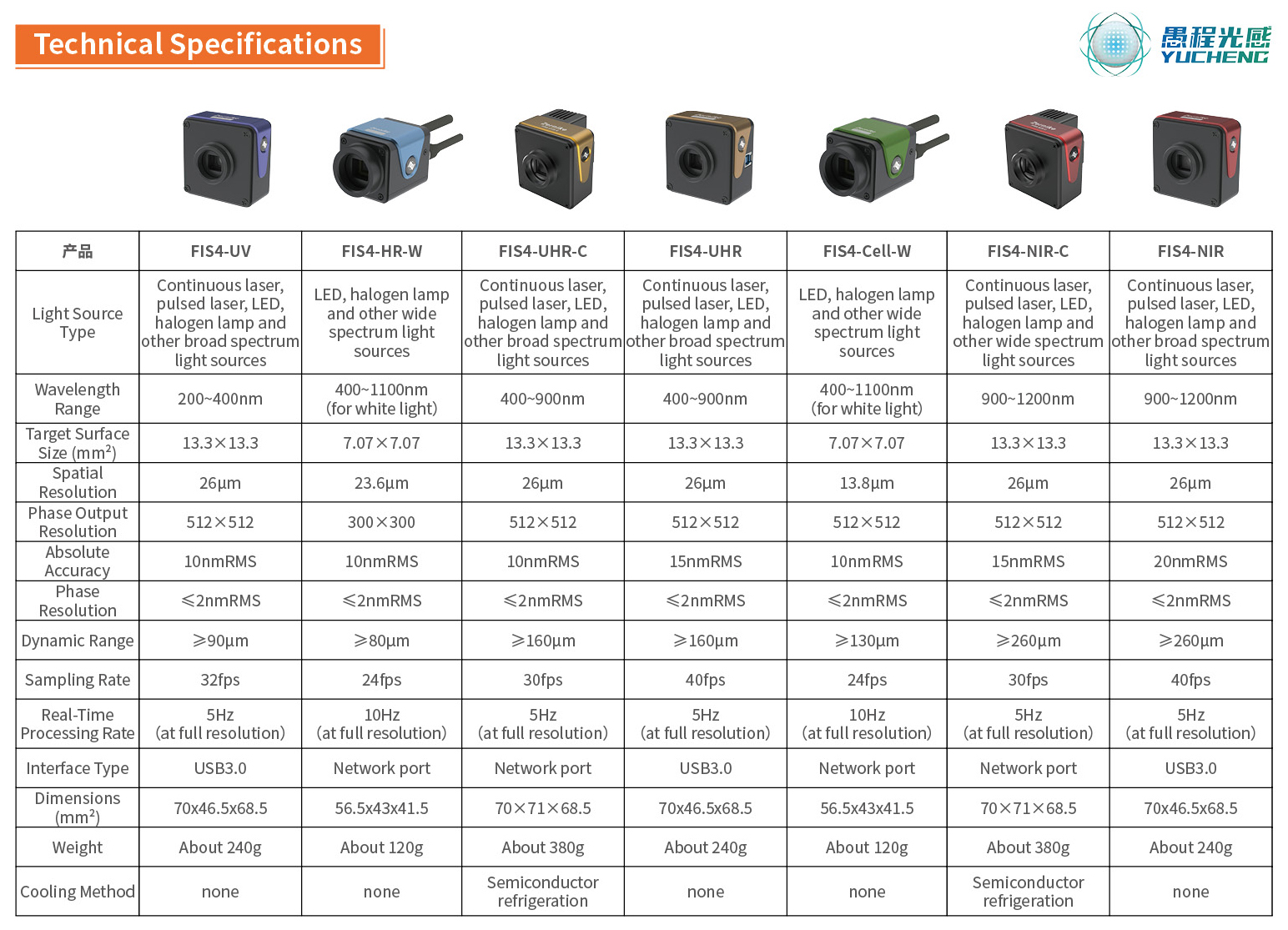

BojiongFIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm พารามิเตอร์ (ข้อมูลจำเพาะ)

BojiongFIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm คุณสมบัติและแอปพลิเคชัน

ตั้งแต่ปี 2549，ทีมงานของศาสตราจารย์ Yang Yongying ที่ Zhejiang University ได้เปิดตัวซีรีส์ FIS4 ที่กว้าง Spectrumเซ็นเซอร์คลื่น หลังจาก 17 ปีของการวิจัยและพัฒนาโดยใช้การออกแบบเส้นทางทั่วไปและอัลกอริทึมการสร้างคลื่นแบบเรียลไทม์

·การออกแบบเส้นทางออปติคัลเดี่ยวช่วยลดความจำเป็นในการอ้างอิงแสงทำให้การทำงานของปลั๊กแอนด์เพลย์

·การตรวจจับข้อมูล wavefront แบบเรียลไทม์เป็นไปได้โดยไม่จำเป็นต้องมีการสั่นสะเทือน

แพลตฟอร์มแยก

·ความไวสามารถเข้าถึง 2nm rms

·ความละเอียดถึง 512 × 512

·ขนาดเป็นเพียงขนาดของกำปั้น

 นี้FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm ได้รับการพัฒนาโดยเฉพาะเพื่อช่วยในการวิจัยทางวิทยาศาสตร์และสถานการณ์อุตสาหกรรมที่มีความแม่นยำสูง ความละเอียดสูงเป็นพิเศษสามารถตรวจจับรายละเอียดคลื่นของวัตถุเพิ่มเติมภายใต้การทดสอบ มันมีความละเอียดสูงเป็นพิเศษที่จุดเฟส 512 × 512 (262,144) การตอบสนองทางสเปกตรัมกว้าง 400-900Nm และจอแสดงผล 3 มิติแบบเรียลไทม์เต็มเวลา 5 เฟรม มันมีเครื่องมือวัดการตรวจจับคลื่นในอุดมคติสำหรับการตรวจจับคลื่นเลเซอร์ลำแสง, เลนส์แบบปรับตัว, การวัดพื้นผิวระนาบ, การสอบเทียบระบบออปติคัล, การตรวจจับหน้าต่างออปติคัล, การวัดพื้นผิวทรงกลมแบบออพติคอล, การตรวจจับความขรุขระของพื้นผิว

BojiongFIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm แอปพลิเคชัน

BojiongFIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm รายละเอียด

ที่FIS4 เซ็นเซอร์คลื่นความละเอียดสูงพิเศษ 400-900Nm ใช้ประโยชน์จากเทคโนโลยีการเลี้ยวเบนแบบสี่คลื่นที่ได้รับการจดสิทธิบัตรซึ่งได้รับการพัฒนาอย่างเป็นอิสระและได้รับการเข้ารหัสแบบสุ่ม กระบวนการรบกวนนี้เกิดขึ้นในระนาบภาพด้านหลัง เทคโนโลยีนี้ช่วยลดข้อกำหนดสำหรับการเชื่อมโยงกันของแหล่งกำเนิดแสงอย่างมีนัยสำคัญไม่จำเป็นต้องใช้ตัวเปลี่ยนเฟสใด ๆ ผลิตภัณฑ์แสดงความต้านทานต่อการสั่นสะเทือนด้านสิ่งแวดล้อมและความเสถียรในการปฏิบัติงานที่สูงเป็นพิเศษบรรลุความแม่นยำในการวัดระดับนาโนเมตรโดยไม่จำเป็นต้องมีฐานการแยกการสั่นสะเทือน เมื่อเปรียบเทียบกับเซ็นเซอร์ Microlens Array Hartmann แบบดั้งเดิม FIS4 มีข้อได้เปรียบที่สำคัญ: การได้มาซึ่งจุดความหนาแน่นสูงกว่าช่วงการตอบสนองสเปกตรัมที่กว้างขึ้นและช่วงการวัดแบบไดนามิกที่มากขึ้น ด้วยสถาปัตยกรรมทางเทคนิคที่เป็นนวัตกรรม FIS4เซ็นเซอร์คลื่น นิยามใหม่มาตรฐานสำหรับการวัดแสงที่มีความแม่นยำสูงซึ่งให้โซลูชันขั้นสูงที่เชื่อถือได้และคุ้มค่ามากขึ้นสำหรับการวิจัยทางวิทยาศาสตร์และการทดสอบอุตสาหกรรม

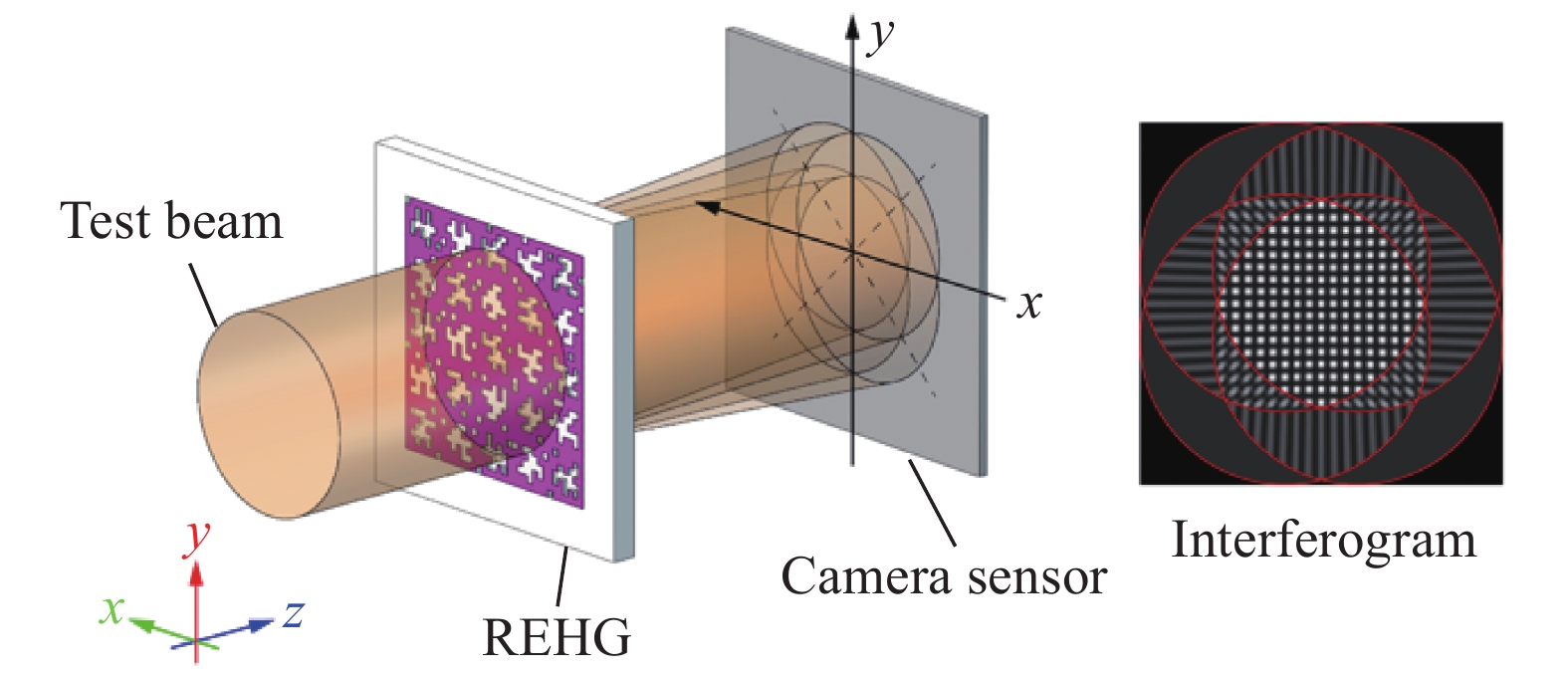

รูปที่ 1. เฟสการถ่ายภาพหลักการอิงตามสัญญาณรบกวนการตัดด้านข้างสี่คลื่นโดยใช้ตะแกรงไฮบริดแบบสุ่ม (REHG)

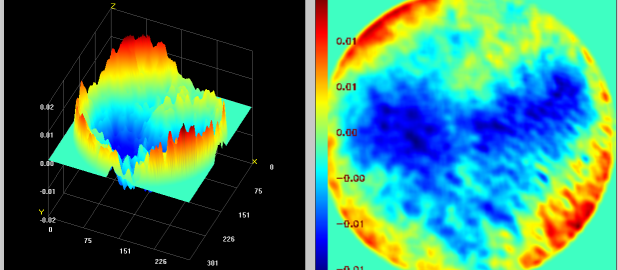

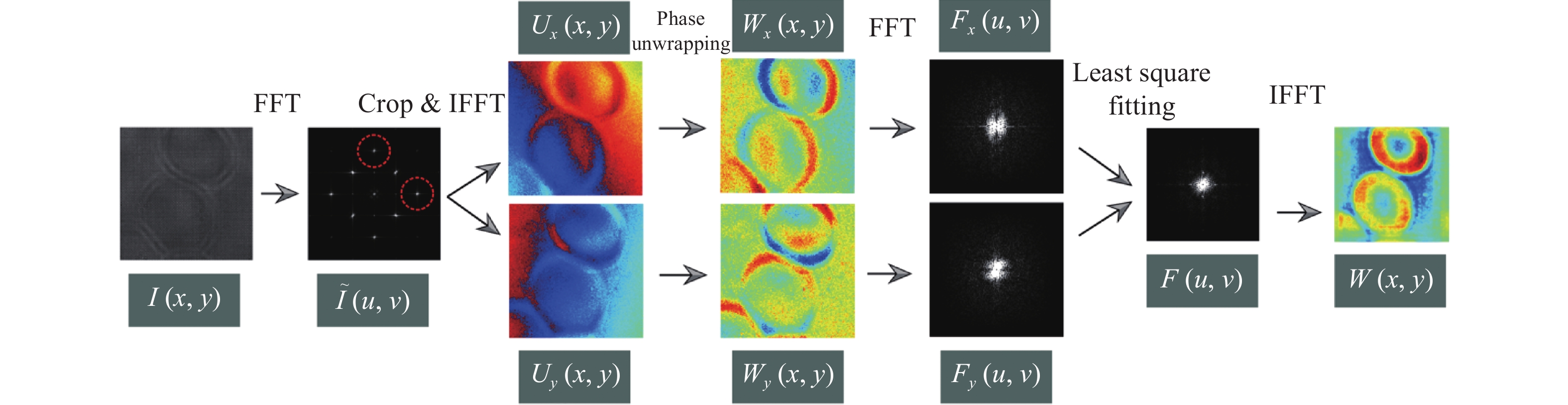

รูปที่ 2. การสร้างคลื่นสี่เหลี่ยมจัตุรัสแบบสแควร์

ที่FIS4 Wavefront Senserด้วยการออกแบบที่มีขนาดกะทัดรัดแบบบูรณาการความทนทานต่อสิ่งแวดล้อมที่ยอดเยี่ยมความละเอียดทางโลกสูงและความเข้ากันได้ของระบบที่แข็งแกร่งได้กลายเป็นเครื่องมือที่ก้าวล้ำในการวัดแสงแบบออพติคอลแสดงให้เห็นถึงศักยภาพในวงกว้างสำหรับการใช้งานในการวิจัยทางวิทยาศาสตร์และนวัตกรรมอุตสาหกรรม เริ่มแรกมุ่งเน้นไปที่สถานการณ์การตรวจสอบที่มีความแม่นยำสูงในการประชุมเชิงปฏิบัติการแบบออพติคอลแบบดั้งเดิมรวมถึงการทดสอบพื้นผิวส่วนประกอบของแสงการประเมินคุณภาพของลำแสงเลเซอร์และการแก้ไขระบบออพติกแบบปรับได้

ที่เซ็นเซอร์คลื่น FIS4's การออกแบบที่มีขนาดกะทัดรัดสูงช่วยให้สามารถรวมเข้ากับเส้นทางออปติคัลกล้องจุลทรรศน์ที่มีอยู่ได้อย่างราบรื่นหรือระบบแสงที่ซับซ้อน สถาปัตยกรรมที่เป็นเอกลักษณ์ของมันขึ้นอยู่กับหลักการของการแทรกแซงทางเดินทั่วไปให้ความแข็งแกร่งที่ยอดเยี่ยมรักษาความไวของเฟสนาโนเมตรระดับแม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงทำให้มั่นใจได้ว่าการทำงานที่มั่นคงโดยไม่จำเป็นต้องมีอุปกรณ์แยกการสั่นสะเทือนเพิ่มเติม นอกจากนี้ความสามารถในการสร้างคลื่นการเปิดรับแสงเดี่ยวของเซ็นเซอร์ช่วยให้การจับภาพที่แม่นยำและการวิเคราะห์เชิงปริมาณของกระบวนการไดนามิกความเร็วสูงเช่นการเคลื่อนที่ของของเหลวการเปลี่ยนแปลงของอนุภาคและการส่งผ่านเลเซอร์

ในการวิจัยทางชีวการแพทย์ เซ็นเซอร์คลื่น FIS4ระบบถูกนำมาใช้อย่างกว้างขวางสำหรับการถ่ายภาพเฟสเชิงปริมาณระยะยาวระยะยาวระยะยาวของเซลล์ชีวิตที่หลากหลายเช่น COS-7, HT1080, RPE, Cho, HEK และเซลล์ประสาทปฐมภูมิช่วยลดการแทรกแซงของโฟโต เทคโนโลยีนี้ยังมีการถ่ายภาพล่าช้าเฟสที่ยอดเยี่ยมช่วยให้การสร้างภาพข้อมูลที่มีความคมชัดสูงของโครงสร้างเซลล์ย่อย birefringent เช่นเส้นใยคอลลาเจนและโครงร่างโครงร่างของไซโตส

นอกจากนี้การตรวจจับคลื่นของ FIS4 สถาปัตยกรรมแสดงให้เห็นถึงศักยภาพที่สำคัญสำหรับการขยายตัวข้ามวงและสหวิทยาการ แนวคิดทางเทคนิคของมันได้รับการขยายไปสู่ระบบการถ่ายภาพเฟสแบบใหม่ในวงการเอ็กซเรย์อินฟราเรดกลางคลื่น (MWIR) และวงดนตรีอินฟราเรดยาว (LWIR) ซึ่งให้บริการโซลูชั่นการวัดใหม่สำหรับวัสดุวิทยาศาสตร์การจัดการความร้อนและความมั่นคงแห่งชาติ ในช่วงไม่กี่ปีที่ผ่านมาเซ็นเซอร์ได้ถูกนำไปใช้อย่างกว้างขวางในสถานการณ์ที่เกิดขึ้นใหม่เช่นการประเมินการจัดการเฟส metasurface และการจำแนกลักษณะทางแสงของวัสดุสองมิติแสดงให้เห็นถึงคุณค่าที่สำคัญและการบังคับใช้ในวงกว้างเป็นเครื่องมือวัดพื้นฐานในการส่งเสริมนวัตกรรมข้ามวินัย

ที่เซ็นเซอร์คลื่น FIS4 ยังคงผลักดันขอบเขตของการใช้งานการแก้ปัญหาการวัดคลื่นในหลายสถานการณ์ด้วยระบบเดียวกลายเป็นหนึ่งในเครื่องมือหลักที่สนับสนุนการผลิตระดับสูงการวิจัยวิทยาศาสตร์เพื่อชีวิตและการพัฒนาวัสดุที่ทันสมัย
